Когерентные волны. интерференция волн. Когерентные световые волны. Интерференция волн Что значит когерентные волны

2.1.1. Условия максимума и минимума интерференции когерентных волн

Когерентными называют две волны, у которых одинаковые частоты, и разность фаз не изменяется со временем.

Интерференция света – пространственное перераспределение светового потока при наложении двух (или нескольких) волн, в результате чего в одних местах возникают максимумы, а в других минимумы интенсивности.

Для получения когерентных световых волн применяют метод разделения волны, излучаемой одним источником, на две части, которые после прохождения разных оптических путей накладываются друг на друга и наблюдается интерференционная картина. Практически это можно осуществить с помощью щелей, зеркал, лазеров и экранов.

Две когерентные волны, приходя в данную точку, вызывают в ней гармонические колебания:

y 1 =y 01 ·cos(ωt+φ 1),

y 2 =y 02 ·cos(ωt+φ 2)

Если разность фаз указанных колебаний удовлетворяет равенству:

∆φ ≡ φ 2 -φ 1 =2m·π, (2.1)

то амплитуда результирующего колебания является суммой амплитуд интерферирующих волн (см. рис. 2.1):

Если же разность фаз составляет нечетное число π, т.е.:

∆φ=(2m+1)·π, (2.2)

то волны ослабляют друг друга; амплитуда результирующего колебания становится равной:

y 0 =|y 02 - y 01 |

При равенстве амплитуд интерферирующих колебаний в первом случае имеем:

y 0 =2y 01 =2y 02 ,

а во втором - y 0 =0.

Уравнения двух когерентных волн, распространяющихся в двух различных средах с показателями преломления n 1 и n 2 , имеют вид:

y 1 =y 01 ·cos(ωt-k 1 х 1),

y 2 =y 02 ·cos(ωt-k 2 х 2),

Если в первой среде волна проходит расстояние х=l 1 , а во второй - х=l 2 , то ∆φ=k 1 l 1 -k 2 l 2 =2π(l 1 /λ 1 -l 2 /λ 2).

Т.к. n 1 =λ 0 /λ 1 , а n 2 =λ 0 /λ 2 , где λ 0 – длина волны в вакууме, то условия максимума и минимума интерференции принимают вид:

σ ≡ n 1 l 1 -n 2 l 2 =m·(λ 0 /2)·2 (2.3)

σ ≡ n 1 l 1 -n 2 l 2 =(2m+1)·(λ 0 /2) (2.4)

l 1 – геометрическая длина пути 1-ой волны в 1-ой среде,

n 1 l 1 – оптическая длина пути 1-ой волны в 1-ой среде,

σ – оптическая разность хода.

Если оптическая разность хода (n 1 l 1 -n 2 l 2) двух интерферирующих волн равна целому числу длин волн в вакууме (или четному числу полуволн), то при интерференции получается максимум колебаний. Если же оптическая разность хода равна нечетному числу полуволн, то при интерференции получается минимум колебаний.

Ошибочно думать, что в точках волнового поля, в которых наблюдается минимум колебаний, происходит бесследное исчезновение энергии волн. В действительности нет нарушения закона сохранения энергии и в данном явлении, т.к. в результате интерференции происходит лишь перераспределение энергии волнового поля.

2.1.2. Интерференция при отражении света от тонких пластинок

Пусть на плоскопараллельную оптически прозрачную пластинку толщиной d падает плоская монохроматическая световая волна (см. рис. 2.2).

На верхней поверхности происходит расщепление светового пучка на отраженный и проведший в пластинку лучи (1 и 2 соответственно). Если пластинку окружает воздух, показатель преломления которого считаем равным 1, то пластинка, у которой n>1, является оптически более плотной средой. При отражении световой волны от оптически более плотной среды наблюдается потеря полуволны. В результате чего оптическая разность хода между волнами, отраженными от нижней-3 и верхней-1 поверхности пластинки составляет:

σ 13 =2n d - (λ 0 /2)

Если выполняется равенство σ 13 = mλ 0 , то пластинка представляется нам в отраженном свете освещенной, если же σ 13 = (2m+1)(λ 0 /2), тo пластинка не видна. Указанное явление получило важное практическое применение в «просветлении» оптических систем.

При использовании многолинзовых оптических систем (объективы фотоаппаратов, теле- или кинокамер, стереотруб, биноклей и др.) возникает проблема ослабления светового пучка, прошедшего через систему стекол, появления бликов отраженных пучков света. Для устранения такого рода помех поверхности линз покрывают тонким слоем светопрозрачного вещества (см. рис. 2.3).

При этом толщину слоя подбирают такой, чтобы отраженные лучи 1 и 3 гасили друг друга. Вещество слоя имеет промежуточный показатель преломления, т.е. n 1

Поставленная цель достигается, если:

2n 2 d =λ 0 /2.

Откуда: d = λ 0 /(4·n 2) = λ в /4.

Длина волны зеленого света (наиболее благоприятного для восприятия человеческим глазом) составляет 0,55мкм. Следовательно, толщина пленки составляет десятые доли микрометра. (Объяснить самостоятельно - почему просветленная оптика в отраженном свете представляется нам окрашенной в сиреневый цвет).

2.1.3. Интерференция в тонком клине

Представим себе, что плоская световая монохроматическая волна падает на тонкий клин, изготовленный из оптически прозрачного вещества, перпендикулярно к его основанию (см. рис. 2.4).

Клин настолько тонок, что отраженные лучи 1 и 3 идут практически параллельно друг другу вертикально вверх. Рассматриваемый сверху в отраженном свете клин представится нам «полосатым», причем световые полосы, чередуемые с темными полосами, будут параллельны острой кромке клина и будут находиться на равном расстоянии друг от друга - х.

Для двух соседних максимумов интерференции (двух соседних полос) можем записать:

2nd - (λ 0 /2) = mλ 0

2n(d+h) - (λ 0 /2) = (m+1)λ 0

Вычитая из одного равенства другое, получим:

Т.к. h = х·tgφ ≈ х·φ,

то 2nхφ = λ 0 .

Откуда следует:

х = λ 0 /2nφ ,

следовательно, расстояние между соседними светлыми (темными) полосами тем больше, чем тоньше клин. В пределе при φ → 0 поверхность клина представляется нам либо равномерно освещенной, либо равномерно затемненной.

Явление интерференции в оптически прозрачном клине нашло очень важное применение в технологии изготовления оптических линз. Ведь линза представляет своеобразный клин (хотя его поверхности не являются плоскими). Наблюдая за поверхностью линзы в отраженном свете можно по искривлению интерференционных полос обнаружить очень незначительные дефекты - неровности поверхности, неоднородность стекла.

2.1.4. Интерферометр Майкельсона

Рекордная точность в измерениях длины линейных отрезков (перемещений) достигается с помощью интерферометра Майкельсона, схема которого изображена на рис. 2.5.

Пучок света от источника S падает на полупрозрачную пластинку P 1 , покрытую тонким слоем серебра. Половина упавшего светового потока отражается пластиной Р 1 в направлении луча 1, половина проходит сквозь пластинку и распространяется в направлении луча 2. Пучок 1 отражается от зеркала З 1 , и возвращается к P 1 . Пучок 2, отразившись от зеркала З 2 , тоже возвращается к пластине Р 1 . Прошедшие через пластинку Р 1 лучи 1 / и 2 / когерентны между собой и имеют одинаковую интенсивность. Результат интерференции этих пучков зависит от оптической разности хода от пластинки Р 1 до зеркал 3 1 и З 2 и обратно. Луч 2 проходит толщину пластинки трижды, луч 1 - только 1 раз. Чтобы скомпенсировать возникающую за счет этого разную (вследствие дисперсии) для различных длин волн и различных температур оптическую разность хода, на пути луча 1 ставится точно такая, как Р 1 , но не посеребренная пластинка Р 2 .Тем самым уравниваются пути лучей 1 и 2 в стекле. Интерференционная картина наблюдается с помощью зрительной трубы Т. Вращая микрометрический винт В, можно плавно перемещать зеркало 3 2 , тем самым можно изменять оптическую разность хода между лучами 1 / и 2 / .

2n·∆L=2·N·λ 0 /2 (max) , где n = 1.

Пусть в результате вращения микрометрического винта зеркало З 2 переместилось вдоль измеряемого отрезка на ∆L, при этом наблюдая в зрительную трубу, мы зафиксировали N интерференционных миганий. Нетрудно получить ∆L=N·λ 0 /2. Откуда следует, что цена деления измерительного прибора составляет λ 0 /2, т.е. для зеленого света она равна 0,27 мкм.

2.1.5. Интерференционные рефрактометры

Позволяют определить незначительные изменения показателя преломления прозрачных тел в зависимости от давления, температуры и т.д.

На пути интерферирующих лучей помещаются две одинаковые кюветы длиной l . Одна заполнена газом с известным показателем преломления n 0 , а другая – с неизвестным – n х.Возникает дополнительная разность хода δ = (n х – n 0)∙l , которая приводит к сдвигу интерференционных полос. Величина показывает, на какую часть ширины интерференционной полосы сместилась интерференционная картина. (Т.к. δ = (n х · l – n 0 ∙ l ) = m λ)

Измеряя m 0 (при известных l, n 0 , λ), можно найти n х.

Мы окружены предметами привычных размеров; мы знаем, каких размеров наше тело; мы уверены: один стул комфортен для одного лишь человека. В мире микроквантовом, в мире вещей микроскопических, все представляется менее прозаичным: стул, уменьшенный в пару сотен миллиардов раз и принявший размер атома, потеряет свои четкие границы, как и любой уменьшенный так предмет. Причем все предметы смогут вместиться в одно пространство, при этом друг другу не мешая. Почему? В квантовом мире объекты — волны, проникающих друг в друга, поэтому на один стул вполне могут присесть и пять человек, и десять, и двадцать. Такие волны назвали волнами когерентными.

Когерентность означает взаимосвязь, согласованность (cohaerens — связывающий, находится в связи). Когерентные волны, соответственно, имеют одинаковые частоты, одинаковые амплитуды, одинаковую разность фаз. Этим признакам соответствуют неограниченные ни во времени, ни в пространстве.

Чтобы когерентность волн почувствовать экспериментально, вещи (объекты) не только нужно уменьшить, но и очень сильно охладить, т.е. занизить хаотическое движение атомов. И речь здесь не просто о "минусе", а о миллиардных долях градуса по Кельвину. Волновые свойства того же стула должны стать заметными при невообразимо низкой температуре: - 45 К.

Интересная особенность волн — в способности когерентно складываться, т.е. упорядоченно и согласованно. Например, когерентные волны во времени — музыка. Да-да, музыка! Каждый звук звучащей мелодии, его продолжительность, его частота, его высота — строгая упорядоченность и соответствие. Ослабление когерентности воспринимается нами, как фальшивое звучание, а потеря когерентности — как шум. Именно когерентность отличает музыку от бессвязных и раздражающих порой звуков.

Так и объектам квантового мира когерентность дает новые качества, столь ценные для создания и получения абсолютно новых материалов, порой радикально меняющих существующие технологии.

Не случайно более 40% Нобелевских премий за последние два десятилетия связаны именно с когерентными явлениями: холодные атомы, сверхпроводники.

Способы получения когерентных волн:

• инструментальное получение (деление одной волны, идущей от источника, на две);
• деление фронта.

Дециметрово-миллиметровые диапазоны используются преимущественно в связи и радиоэлектронике. Но за последние 15-20 лет их применение возросло в областях нетрадиционных, и преимущественно в биологии и медицине. А более коротковолновые диапазоны использовались еще раньше, с момента открытия источника когерентных колебаний.

Вы слышали о физиотерапии? Разумеется — да. Это — первая область использования когерентных волн в медицине. Прогревание тканей позволяло (и позволяет сейчас) ускорять реакции (как химические, так и биохимические), чем и определялся физиотерапевтический эффект. Волны способны проникнуть вглубь организма, непосредственно в те ткани, в которые их направляют.

А насколько ценно открытие гипертермии! Еще в шестидесятых годах прошлого столетия установили: когерентные волны способны разрушать злокачественные опухоли.

Никого не удивляет сегодня и лазерная хирургия, в которой используются все те же когерентные волны, но только в очень узких пучках, способных разрушать как ткани мягкие, так и костные. Здесь применимы различные лазеры, с различными частотами, в зависимости от характера операций и тканей. Практически "бескровные" операции, после которых пациент выздоравливает гораздо быстрее.

Анализ появившихся новых направлений применения когерентности волн позволяет думать, что и медицина, и биология довольно скоро станут основными областями их применения.

Когерентностью называется согласованное протекание нескольких колебательных или волновых процессов. Степень согласования может быть различной. Соответственно вводится понятие степени когерентности двух волн.

Пусть в данную точку пространства приходят две световые волны одинаковой частоты, которые возбуждают в этой точке колебания одинакового направления (обе волны поляризованы одинаковым образом):

Е = А 1 соs(wt + a 1),

Е = A 2 cos(wt + a 2), тогда амплитуда результирующего колебания

А 2 = А 1 2 +А 2 2 + 2А 1 А 2 соsj, (1)

где j = a 1 - a 2 = const.

Если частоты колебаний в обеих волнах w одинаковы, а разность фаз j возбуждаемых колебаний остается постоянной во времени, то такие волны называются когерентными.

Приналожении когерентных волн они дают устойчивое колебание с неизменной амплитудой А = соnst, определяемой выражением (1) и в зависимости от разности фаз колебаний лежащей в пределах |а 1 –А 2 ê £ A £ а 1 +А 2.

Т.о., когерентные волны при интерференции друг с другом дают устойчивое колебание с амплитудой не больше суммы амплитуд интерферирующих волн.

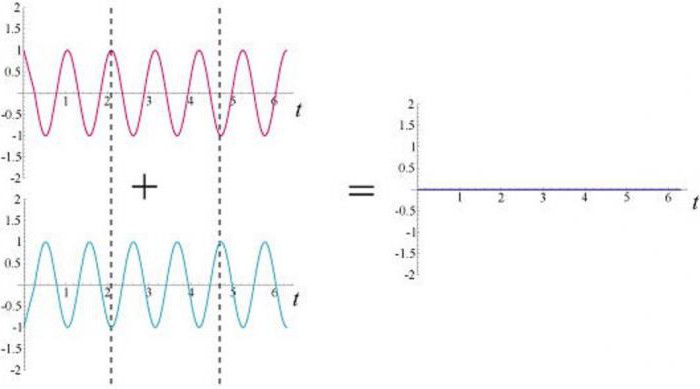

Если j = p, тогда соsj = -1 и а 1 = А 2 , a амплитуда суммарного колебания равна нулю, и интерферирующие волны полностью гасят друг друга.

В случае некогерентных волн j непрерывно изменяется, принимая с равной вероятностью любые значения, вследствие чего среднее по времени значение t = 0. Поэтому

А 2 > = <А 1 2 > + <А 2 2 >,

откуда интенсивность, наблюдаемая при наложении некогерентных волн, равна сумме интенсивностей, создаваемых каждой из волн в отдельности:

I = I 1 + I 2 .

В случае когерентных волн, соsj имеет постоянное во времени значение (но свое для каждой точки пространства), так что

I = I 1 + I 2 + 2Ö I 1 × I 2 cosj (2)

В тех точках пространства, для которых соsj >0, I> I 1 +I 2 ; в точках, для которых соsj<0, IПри наложении когерентных световых волн происходит перераспределение светового потока в пространстве, в результате чего в одних местах возникают максимумы, а в других - минимумы интенсивности. Это явление называется интерференцией волн. Особенно отчетливо проявляется интерференция в том случае, когда интенсивности обеих интерферирующих волн одинаковы: I 1 =I 2 . Тогда согласно (2) в максимумах I = 4I 1 , в минимумах же I = 0. Для некогерентных волн при том же условии получается всюду одинаковая интенсивность I = 2I 1 .

Все естественные источники света (Солнце, лампочки накаливания и т.д.) не когерентны.

Некогерентность естественных источников света обусловлена тем, что излучение светящегося тела слагается из волн, испускаемых многими атомами. Отдельные атомы излучают цуги волн длительностью порядка 10 -8 с и протяженностью около 3 м. Фаза нового цуга никак не связана с фазой предыдущего цуга. В испускаемой телом световой волне излучение одной группы атомов через время порядка 10 -8 с сменяется излучением другой группы, причем фаза результирующей волны претерпевает случайные изменения.

Некогерентными и не могущими интерферировать др. с др. являются волны, испускаемые различными естественными источниками света. А можно ли вообще для света создать условия, при которых наблюдались бы интерференционные явления? Как, пользуясь обычными некогерентными излучателями света, создать взаимно когерентные источники?

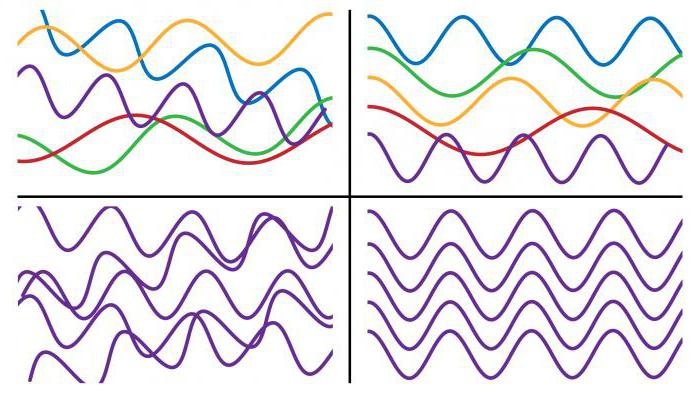

Когерентные световые волны можно получить, разделив (с помощью отражений или преломлений) волну, излучаемую одним источником света, на две части, Если заставить эти две волны пройти разные оптические пути, а потом наложить их др. на др., наблюдается интерференция. Разность оптических длин путей, проходимых интерферирующими волнами, не должна быть очень большой, так как складывающиеся колебания должны принадлежать одному и тому же результирующему цугу волн. Если эта разность ³1м, наложатся колебания, соответствующие разным цугам, и разность фаз между ними будет непрерывно изменяться хаотическим образом.

Пусть разделение на две когерентные волны происходит в точке О (рис.2).

До точки Р первая волна проходит в среде показателем преломления n 1 путь S 1 , вторая волна проходит в среде с показателем преломления n 2 путь S 2 . Если в точке О фаза колебания равна wt, то первая волна возбудит в точке Р колебание А 1 соsw(t – S 1 /V 1), а вторая волна -колебание А 2 соsw(t – S 2 /V 2), где V 1 и V 2 - фазовые скорости. Следовательно, разность фаз колебаний, возбуждаемых волнами в точке Р, будет равна

j = w(S 2 /V 2 – S 1 /V 1) = (w/c)(n 2 S 2 – n 1 S 1).

Заменим w/с через 2pn/с = 2p/lо (lо - длина волны в), тогдаj = (2p/lо)D, где (3)

D= n 2 S 2 – n 1 S 1 = L 2 - L 1

есть величина, равная разности оптических длин, проходимых волнами путей, и называется оптической разностью хода.

Из (3) видно, что если оптическая разность хода равна целому числу длин волн в вакууме:

D = ±mlо (m = 0,1,2), (4)

то разность фаз оказывается кратной 2p и колебания, возбуждаемые в точке Р обеими волнами, будут происходить с одинаковой фазой. Т.о., (4) есть условие интерференционного максимума.

Если оптическая разность хода D равна полуцелому числу длин волн в вакууме:

D = ± (m + 1/2)lо (m =0, 1,2, ...) (5)

то j = ± (2m + 1)p, так что колебания в точке Р находятся в противофазе. Следовательно, (5) есть условие интерференционного минимума.

Принцип получения когерентных световых волн разделением волны на две части, проходящие различные пути, может быть практически осуществлен различными способами - с помощью экранов и щелей, зеркал и преломляющих тел.

Впервые интерференционную картину от двух источников света наблюдал в 1802 году английский ученый Юнг. В опыте Юнга (рис.3) свет от точечного источника (малое отверстие S) проходит через две равноудаленные щели (отверстия) А 1 и А 2 , являющиеся как бы двумя когерентными источниками (две цилиндрические волны). Интерференционная картина наблюдается на экране Ё, расположенном на некотором расстоянии l параллельно А 1 А 2 . Начало отсчета выбрано в точке 0, симметричной относительно щелей.

Усиление и ослабление света в произвольной точке Р экрана зависит от оптической разности хода лучей D =L 2 – L 1 . Для получения различимой интерференционной картины расстояние между источниками А 1 А 2 =d должно быть значительно меньше расстояния до экрана l . Расстояние х, в пределах которого образуются интерференционные полосы, значительно меньше l . При этих условиях можно положить S 2 – S 1 » 2l . Тогда S 2 – S 1 » xd/l . Умножив на n,

Подучим D = nxd/l . (6)

Подставив (6) в (4) получим, что максимумы интенсивности будут наблюдаться при значениях х, равных х max = ± ml l/d (m = 0, 1,2,.,.).(7)

Здесь l = l 0 /n - длина волны в среде, заполняющей пространство между источниками и экраном.

Координаты минимумов интенсивности будут:

х min = ±(m +1/2)ll/d (m = 0,1,2,...). (8)

Расстояние между двумя соседними максимумами интенсивности называется расстоянием между интерференционными полосами, а расстояние между соседними минимумами - шириной интерференционной полосы. Из (7) и (8) следует, что расстояние между полосами и ширина полосы имеют одинаковое значение, равное Dх = l l/d. (9)

Измеряя параметры, входящие в (9), можно определить длину волны оптического излучения l. Согласно (9) Dх пропорционально 1/d, поэтому чтобы интерференционная картина была четко различима, необходимо соблюдение упоминавшегося выше условия: d<< l . Главный максимум, соответствующий m = 0, проходит через точку 0. Вверх и вниз от него на равных расстояниях друг от друга располагаются максимумы (минимумы) первого (m =1), второго (m = 2) порядков и т.д.

Такая картина справедлива при освещении экрана монохроматическим светом (l 0 = const). При освещении белым светом интерференционные максимумы (и минимумы) для каждой длины волны будут, согласно формуле (9), смещены друг относительно друга и иметь вид радужных полос. Только для m = 0 максимумы для всех длин волн совпадают, и в середине экрана будет наблюдаться светлая полоса, по обе стороны от которой симметрично расположатся спектрально окрашенные полосы максимумов первого, второго порядков и т д. (ближе к центральной светлой полосе будут находиться зоны фиолетового цвета, дальше – зоны красного цвета).

Интенсивность интерференционных полос не остается постоянной, а изменяется вдоль экрана по закону квадрата косинуса.

Наблюдать интерференционную картину можно с помощью зеркала Френеля, зеркала Лойда, бипризмы Френеля и других оптических устройств, а также при отражении света от тонких прозрачных пленок.

14.ИНТЕРФЕРЕНЦИЯ СВЕТА ПРИ ОТРАЖЕНИИ ОТ ТОНКИХ ПЛАСТИНОК. ПОЛОСЫ РАВНОЙ ТОЛЩИНЫ И РАВНОГО НАКЛОНА. Большой практический интерес представляет интерференция в тонких пластинках и пленках.

Пусть на тонкую плоскопараллельную пластину толщиной b, изготовленную из прозрачного вещества с показателем преломления n, из воздуха (n возд » 1) падает плоская световая волна, которую можно рассматривать как параллельный пучок лучей (рис.4), под углом Q 1 к перпендикуляру.

На поверхности пластины в точке А луч разделится на два параллельных луча света, из которых один образуется за счет отражения от верхней поверхности пластинки, а второй – от нижней поверхности. Разность хода, приобретаемая лучами 1 и 2 до того, как они сойдутся в точке С, равна

D = nS 2 – S 1 ± l 0 /2

где S 1 - длина отрезка АВ, а S 2 – суммарная длина отрезков АО и ОС, а член ± l 0 /2 обусловлен потерей полуволны при отражении света от границы раздела двух сред с различными показателями преломления.

Из геометрического рассмотрения получается формула для оптической разности хода дучей1и2:

D = 2bÖ(n 2 – sin 2 Q 1) = 2bn соsQ 2 ,

а с учетом потери полуволны для оптической разности хода получим

D = 2bÖ(n 2 – sin 2 Q 1) ± l 0 /2 = 2bn соsQ 2 ± l 0 /2. (10)

Вследствие ограничений, накладываемых временной и пространственной когерентностью, интерференция при освещении пластинки например солнечным светом наблюдается только в том случае, если толщина пластинки не превышает нескольких сотых миллиметра. При освещении светом с большей степенью когерентности (например, лазером) интерференция, наблюдается и при отражении от более толстых пластинок или пленок.

Практически интерференцию от плоскопараллельной пластинки наблюдают, поставив на пути отраженных пучков линзу, которая собирает лучи в одной из точек экрана, расположенного в фокальной плоскости линзы (рис.5). Освещенность в произвольной точке Р экрана зависит от значения величины D, определенной по формуле (10). При D = mlо получаются максимумы, при D = (m + 1/2)lо - минимумы интенсивности (m - целое число).

Пусть тонкая плоскопараллельная пластинка освещается рассеянным монохроматическим светом (рис.5). Расположим параллельно пластинке линзу, в фокальной плоскости которой поместим экран. В рассеянном свете имеются лучи самых разнообразных направлений. Лучи, параллельные плоскости рисунка и падающие на пластинку под углом в), после отражения от обеих поверхностей пластинки соберутся линзой в точке Р и создадут в этой точке освещенность, определяемую значением оптической разности хода.

Лучи, идущие в других плоскостях, но падающие на пластинку под тем же углом Q 1 ¢ соберутся линзой в других точках, отстоящих от центра экрана О на такое же расстояние, как и точка Р. Освещенность во всех этих точках будет одинакова. Т.о. лучи, падающие на пластинку под одинаковым углом Q 1 ¢, создадут на экране совокупность одинаково освещенных точек, расположенных по окружности с центром в точке О. Аналогично, лучи, падающие под другим углом Q" 1 создадут на экране совокупность одинаково (но иначе, поскольку А иная) освещенных точек, расположенных по окружности другого радиуса.

В результате на экране возникнет система чередующихся светлых и темных круговых полос с общим центром в точке O ). Каждая полоса образована лучами, падающими на пластинку под одинаковым углом Q 1 . Поэтому получающиеся в описанных условиях интерференционные полосы носят назв. полос равного наклона. При ином расположении линзы относительно пластинки (экран во всех случаях должен совпадать с фокальной плоскостью линзы) форма полос равного наклона будет другой. Роль линзы может играть хрусталик глаза, а экрана - сетчатка глаза.

Согласно (10) положение максимумов зависит от lо. Поэтому в белом свете получается совокупность смещенных др. относительно др. полос, образованных лучами разных цветов, и интерференционная картина приобретает радужную окраску.

Интерференционная картина от тонкого прозрачного клина переменной толщины была изучена еще Ньютоном. Пусть на такой клин (рис.6) падает параллельный пучок лучей.

Рис.6.

Теперь лучи, отразившиеся от разных поверхностей клина, не будут параллельными. Но и в этом случае отраженные волны будут когерентными во всем пространстве над клином , и при любом расстоянии экрана от клина на нем наблюдаться интерференционная картина в виде полос, параллельных вершине клина 0. Каждая из таких полос возникает в результате отражения от участков клина с одинаковой толщиной, вследствие чего их называют полосами равной толщины. Практически полосы равной толщины наблюдают, поместив вблизи клина линзу и за ней экран. Роль линзы может играть хрусталик, а роль экрана - сетчатка глаза. При наблюдении в белом свете полосы будут окрашенными, так что поверхность пластинки или пленки представляется имеющей радужную окраску. Такую окраску имеют, например, расплывшиеся по поверхности воды тонкие пленки нефти и масла, а также мыльные пленки. Заметим, что интерференция от тонких пленок может наблюдаться не только в отраженном, но и в проходящем свете.

Классическим примером полос равной толщины являются кольца Ньютона, Они наблюдаются при отражении света от соприкасающихся др. с др. плоскопараллельной толстой стеклянной пластинки и плоско-выпуклой линзы с большим радиусом кривизны (рис.7).

Роль тонкой пленки, от поверхности которой отражаются когерентные волны, играет воздушный зазор между пластинкой и линзой (вследствие большой толщины пластинки и линзы за счет отражений от других поверхностей интерференционные полосы не возникают). При нормальном падении света полосы равной толщины имеют вид концентрических окружностей, при наклонном падении - эллипсов. Найдем радиусы колец Ньютона, получающиеся при нормальном падении света на пластину. В этом случае sinQ 1 = О и D равна удвоенной толщине зазора (предполагается n 0 = 1). Из рис. 7 следует, что

R 2 = (R – b) 2 + r 2 » R 2 – 2Rb + r 2 , (12)

где R - радиус кривизны линзы, r - радиус окружности, всем точкам которой соответствует одинаковый зазор b. Считаем b 2 < 2Rb. Из (12) b = г 2 /2R. Чтобы учесть возникающее при отражении от пластинки изменение фазы на p, нужно к D = 2b = r 2 /R прибавить lо/2. В результате получится

D = r 2 /R + lо/2. (13)

В точках, для которых D = m"lо = 2m"(lо/2), возникают максимумы, в точках, для которых D = (m" + 1/2)lо = (2m"+ 1)(lо/2), - минимумы интенсивности.

Оба условия можно объединить в одно: D = mlо/2, причем четным значениям m будут соответствовать максимумы, а нечетным -минимумы интенсивности. Подставив сюда (13) и разрешив получившееся уравнение относительно r, найдем радиусы светлых и темных колец Ньютона:

r m = ÖRlо(m- 1)/2,(m =1,2,3,...). (14)

Четным m соответствуют радиусы светлых колец, нечетным m - радиусы темных колей. Значению m =1 соответствует г = 0, в этой точке наблюдается минимум интенсивности, обусловленный изменением фазы на p при отражении световой волны от пластинки.

Измеряя расстояния между полосами интерференционной картины для тонких пластин или радиусы колец Ньютона, можно определить длины волн световых лучей и, наоборот, по известной l найти радиус кривизны линзы.

Интерференцию можно наблюдать и в проходящем свете, причем в данном случае не наблюдается потери полуволны. Следовательно, оптическая разность хода для проходящего и отраженного света отличается на l 0 /2, т.е. максимумам интерференции в отраженном свете соответствуют минимумы в проходящем, и наоборот.

Другим практическим применением интерференции являются прецизионные измерения линейных размеров. Для этого служат приборы, называемые интерферометрами.

Интерферометры также позволяют определять незначительные изменения показателя преломления прозрачных тел (газов, жидкостей и твердых тел) в зависимости от давления, температуры, примесей и т.п.

Лекция 13. Интерференция света

Модуль 2.3 Волновая оптика

Основные понятия : интерференция волн, когерентность, оптическая разность хода, разность фаз колебаний, ширина интерференционной полосы, полосы равного наклона, полосы равной толщины.

План лекции

1. Интерференция волн. Принцип суперпозиции для волн. Когерентные волны.

2. Интерференция света от двух точечных источников.

3. Простые интерференционные схемы.

4. Полосы равного наклона и равной толщины. Отражение от тонких пленок и плоскопараллельных пластинок. Кольца Ньютона. Интерферометры.

Краткое содержание

Волновые свойства света наиболее отчетливо обнаруживают себя в интерференции и дифракции. Эти явления характерны для волн любой природы и сравнительно просто наблюдаются на опыте для волн на поверхности воды или для звуковых волн. Наблюдать же интерференцию и дифракцию световых волн можно лишь при определенных условиях. Свет, испускаемый обычными (нелазерными) источниками, не бывает строго монохроматическим. Поэтому для наблюдения интерференции свет от одного источника нужно разделить на два пучка и затем наложить их друг на друга. Существующие экспериментальные методы получения когерентных пучков из одного светового пучка можно разделить на два класса.

В методе деления волнового фронта пучок пропускается, например, через два близко расположенных отверстия в непрозрачном экране. Такой метод пригоден лишь при достаточно малых размерах источника.

В другом методе пучок делится на одной или нескольких частично отражающих, частично пропускающих поверхностях. Этот метод деления амплитуды может применяться и при протяженных источниках.

Если частоты волн одинаковые, то зависимость от времени будет определяться только разностью начальных фаз колебаний и , каждая из которых в волнах от независимых источников случайным (хаотичным) образом меняется во времени. Если удастся каким либо образом согласовать колебания так, чтобы эта разность не зависела от времени, или медленно менялась во времени, то интенсивность результирующей волны уже не будет равна сумме интенсивностей падающих волн и можно записать:

Такие «согласованные» по фазе волны называют когерентными.

Таким образом, две волны будут когерентными, если слагаемое , описывающее перераспределение интенсивности в пространстве, не обращается в нуль.

Когерентными являются, например, одинаково поляризованные волны, если их частоты одинаковы, а разность начальных фаз не зависит от времени. Так как начальная фаза каждого цуга волн – случайная функция времени, то для получения когерентных колебаний необходимо как-то разделить одну световую волну от источника на две, и тогда разность начальных фаз будет равна нулю. Знак усреднения можно снять и записать

где. Величину можно рассматривать как разность расстояний, пройденных волнами от источника до места встречи. Эту разность, умноженную на показатель преломления среды, называют оптической разностью хода , а - разностью их фаз в момент встречи. Таким образом, в зависимости от разности фаз или, что тоже самое, в зависимости от разности хода интенсивность в различных точках пространства может изменяться от минимального значения

Рассмотрим волну, распространяющуюся в пространстве. Когерентность - это мера корреляции между ее фазами, измеренными в различных точках. Когерентность волны зависит от характеристик ее источника.

Два типа когерентности

Когда описывают когерентность световых волн, различают два ее типа - временную и пространственную.

Когерентность относится к способности света производить Если две световые волны сведены вместе, и они не создают областей повышенной и уменьшенной яркости, они называются некогерентными. Если они производят «идеальную» интерференционную картину (в смысле существования областей полной деструктивной интерференции), то они являются полностью когерентными. Если две волны создают «менее совершенную» картину, то считается, что они частично когерентны.

Интерферометр Майкельсона

Когерентность - это явление, которое лучше всего объяснить с помощью эксперимента.

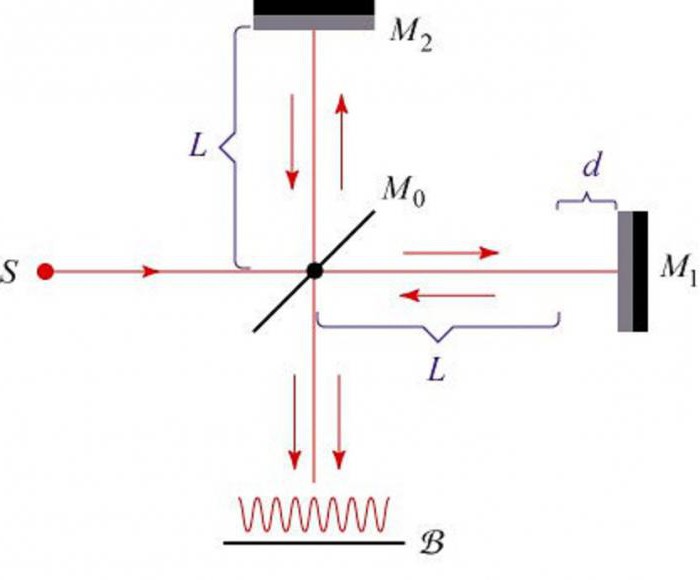

В интерферометре Майкельсона свет от источника S (который может быть любым: солнцем, лазером или звездами) направлен на полупрозрачное зеркало M 0 , которое отражает 50 % света в направлении зеркала M 1 и пропускает 50 % в направлении зеркала M 2 . Луч отражается от каждого из зеркал, возвращается к M 0 , и равные части света, отраженные от М 1 и М 2, объединяются и проецируются на экран B. Прибор можно настроить путем изменения расстояния от зеркала M 1 до светоделителя.

Интерферометр Майкельсона, по существу, смешивает луч с задержанной во времени его собственной версией. Свет, который проходит по пути к зеркалу M 1 должен пройти расстояние на 2d больше, чем луч, который движется к зеркалу M 2 .

Длина и время когерентности

Что наблюдается на экране? При d = 0 видно множество очень четких интерференционных полос. Когда d увеличивается, полосы становится менее выраженными: темные участки становятся ярче, а светлые - тусклее. Наконец, при очень больших d, превышающих некоторое критическое значение D, светлые и темные кольца исчезают полностью, оставляя лишь размытое пятно.

Очевидно, что световое поле не может интерферировать с задержанной во времени версией самого себя, если временная задержка достаточно велика. Расстояние 2D - это длина когерентности: интерференционные эффекты заметны, только когда разница в пути меньше этого расстояния. Данную величину можно преобразовать во время t c делением ее на с: t c = 2D / с.

Измеряет временную когерентность световой волны: ее способность интерферировать с задержанной версией самой себя. У хорошо стабилизированного лазера t c =10 -4 с, l c = 30 км; у фильтрованного теплового света t c =10 -8 с, l c = 3 м.

Когерентность и время

Временная когерентность - это мера корреляции между фазами световой волны в различных точках вдоль направления распространения.

Предположим, источник излучает волны длиной λ и λ ± Δλ, которые в какой-то момент в пространстве будут интерферировать на расстоянии l c = λ 2 / (2πΔλ). Здесь l c - длина когерентности.

Фаза волны, распространяющейся в направлении х, задается как ф = kx - ωt. Если рассмотреть рисунок волн в пространстве в момент времени t на расстоянии l c , разность фаз между двумя волнами с векторами k 1 и k 2 , которые находятся в фазе при х = 0, равна Δφ = l c (k 1 - k 2). Когда Δφ = 1, или Δφ ~ 60°, свет больше не является когерентным. Интерференция и дифракция оказывают значительное влияние на контраст.

Таким образом:

• 1 = l c (k 1 - k 2) = l c (2π / λ - 2π / (λ + Δλ));
• l c (λ + Δλ - λ) / (λ (λ + Δλ)) ~ l c Δλ / λ 2 = 1/2π;
• l c = λ 2 / (2πΔλ).

Волна проходит через пространство со скоростью с.

Время когерентности t c = l c / с. Так как λf = с, то Δf / f = Δω / ω = Δλ / λ. Мы можем написать

• l c = λ 2 / (2πΔλ) = λf / (2πΔf) = с / Δω;
• t c = 1 / Δω.

Если известна или частота распространения источника света, можно вычислить l c и t c . Невозможно наблюдать интерференционную картину, полученную путем деления амплитуды, такую как тонкопленочная интерференция, если оптическая разность хода значительно превышает l c .

Временная когерентность говорит о монохромности источника.

Когерентность и пространство

Пространственная когерентность - это мера корреляции между фазами световой волны в различных точках поперечно по отношению к направлению распространения.

При расстоянии L от теплового монохроматического (линейного) источника, линейные размеры которого порядка δ, две щели, расположенные на расстоянии, превышающем d c = 0,16λL / δ, больше не производят узнаваемую интерференционную картину. πd c 2 / 4 является площадью когерентности источника.

Если в момент времени t посмотреть на источник шириной δ, расположенный перпендикулярно расстоянию L от экрана, то на экране можно увидеть две точки (P1 и P2), разделенные расстоянием d. Электрическое поле в P1 и P2 представляет собой суперпозицию электрических полей волн, испускаемых всеми точками источника, излучение которых не связано между собой. Для того чтобы покидающие P1 и P2, создавали узнаваемую интерференционную картину, суперпозиции в P1 и P2 должны находиться в фазе.

Условие когерентности

Световые волны, излучаемые двумя краями источника, в некоторый момент времени t обладают определенной разностью фаз прямо в центре между двумя точками. Луч, идущий от левого края δ до точки P2 должен пройти на d(sinθ)/2 дальше, чем луч, направляющийся к центру. Траектория луча, идущего от правого края δ до точки P2, проходит путь на d(sinθ)/2 меньше. Разность пройденного пути для двух лучей равна d·sinθ и представляет разность фаз Δф" = 2πd·sinθ / λ. Для расстояния от P1 до P2 вдоль фронта волны мы получаем Δφ = 2Δφ"= 4πd·sinθ / λ. Волны, испускаемые двумя краями источника, находятся в фазе с P1 в момент времени t и не совпадают по фазе на расстоянии 4πdsinθ/λ в Р2. Так как sinθ ~ δ / (2L), то Δφ = 2πdδ / (Lλ). Когда Δφ = 1 или Δφ ~ 60°, свет больше не считается когерентным.

Δφ = 1 -> d = Lλ / (2πδ) = 0,16 Lλ / δ.

Пространственная когерентность говорит об однородности фазы волнового фронта.

Лампа накаливания является примером некогерентного источника света.

Когерентный свет можно получить от источника некогерентного излучения, если отбросить большую часть излучения. В первую очередь производится пространственная фильтрация для повышения пространственной когерентности, а затем спектральная фильтрация для увеличения временной когерентности.

Ряды Фурье

Синусоидальная плоская волна абсолютно когерентна в пространстве и времени, а ее длина, время и площадь когерентности бесконечны. Все реальные волны являются волновыми импульсами, длящимися в течение конечного интервала времени и имеющими конечный перпендикуляр к их направлению распространения. Математически они описываются непериодическими функциями. Для нахождения частот, присутствующих в волновых импульсах для определения Δω и длины когерентности необходимо провести анализ непериодических функций.

Согласно анализу Фурье, произвольную периодическую волну можно рассматривать как суперпозицию синусоидальных волн. Синтез Фурье означает, что наложение множества синусоидальных волн позволяет получить произвольную периодическую форму волны.

Связь со статистикой

Теорию когерентности можно рассматривать как связь физики с другими науками, так как она является результатом слияния электромагнитной теории и статистики, так же как статистическая механика является объединением механики со статистикой. Теория используется для количественного определения и характеристики влияний случайных флуктуаций на поведение световых полей.

Обычно невозможно измерить флуктуации волнового поля непосредственно. Индивидуальные «подъемы и падения» видимого света нельзя обнаружить непосредственно или даже имея сложные приборы: его частота составляет порядка 10 15 колебаний в секунду. Можно измерить только усредненные показатели.

Применение когерентности

Связь физики с другими науками на примере когерентности можно проследить в ряде приложений. Частично когерентные поля менее подвержены воздействию атмосферной турбулентности, что делает их полезными для лазерной связи. Также они применяются при исследовании лазерно-индуцированных реакций термоядерного синтеза: уменьшение эффекта интерференции приводит к «плавному» действию луча на термоядерную мишень. Когерентность используется, в частности, для определения размера звезд и выделения двойных звездных систем.

Когерентность световых волн играет важную роль в изучении квантовых, а также классических полей. В 2005 году Рой Глаубер стал одним из лауреатов Нобелевской премии по физике за вклад в развитие квантовой теории оптической когерентности.
