Дайте определение масштаба. Какие виды записи масштаба вам известны

Масштабы бывают численные, именованные и графические.

Численный масштаб выражается аликвотной дробью, числитель которой равен единице, а знаменатель круглому числу, показывающему, во сколько раз уменьшены линии местности. Численный масштаб записывается в виде отношения. Например, численный масштаб 1: 1 000, показывает, что в одном сантиметре плана содержится 1 000 сантиметров, или 10 метров на местности.

Именованный масштаб на картах пишется ниже численного и указывает, сколько метров на местности содержится в одном сантиметре плана. Например, «В 1 сантиметре 100 метров», что соответствует численному масштабу 1: 10 000.

Масштабы различают мелкие и крупные. Чем больше знаменатель масштаба, тем мельче масштаб и наоборот. Но понятие крупного и мелкого масштаба относительно. Так для целей инвентаризации в городской застройке масштаб 1: 500 крупный, а 1: 2 000 мелкий. Для инвентаризации сельских поселений масштаб 1: 2 000 крупный, а 1: 5 000 мелкий. Для отображения земель хозяйства масштаб 1: 25 000 крупный, а 1: 50 000 мелкий. Основными масштабами для топографических планов являются 1: 5 000, 1: 2 000, 1: 1 000.

Масштаб для данного плана является величиной постоянной. Зная численный масштаб, можно легко длины линий на местности переводить в длины линий на плане и наоборот.

Пример 1

Длина линии на местности равна 247.56 м. Определить размер отрезка на плане в масштабе 1: 5 000. Для данного масштаба одному 5 000 сантиметров или 50 метров на местности. Длина линии на плане будет равна 247.56: 50 = 4.95 см.

Пример 2

На плане, составленном в масштабе 1: 10 000, измерен отрезок 3.15 см. Определить длину линии на местности. Для данного масштаба горизонтальное проложение равно

3.15 · 100 = 315 м

Чтобы не производить подобных вычислений, пользуются номограммами (графическими масштабами) , которые бывают линейные и поперечные.

Линейный масштаб представляет собой горизонтальную линию, на которой отложены равные отрезки (обычно в 1 см), называемые основанием масштаба. Длина основания масштаба выбирается так, чтобы в нем было круглое число метров (рисунок 1).

Пример 3

Пусть требуется отложить линию длиной 285.3 м в масштабе 1: 10 000. Для этого берут циркулем-измерителем (рисунок 2) от нулевого деления вправо два основания, (что соответствует 200 м), а затем левую иглу измерителя отводят на 8.5 малого деления влево (что соответствует 85 м).

Рисунок 1 - Линейный масштаб

Рисунок 2 – Циркуль-измеритель

Пользуясь линейным масштабом, мы вынуждены наименьшее деление его оценивать на глаз, что снижает точность измерений и при решении инженерных геодезических задач по карте является недопустимым. Поэтому для составления планов, карт и решения задач по карте пользуются поперечным масштабом.

Поперечный масштаб представляет собой номограмму, нанесенную на металлическую пластину длиной от 10 до 22 см (рисунок 3).

Рисунок 3 - Поперечный масштаб с основанием 2 см

Крайнее левое основание вверху и внизу делят на 5 или 10 равных частей (α) и точки этого деления соединяют наклонными линиями, называемыми трансверсалями . Начало первого отрезка внизу соединяется с началом второго отрезка вверху и т.д. Вертикальные отрезки делят на 10 частей (β) и проводят горизонтальные линии. Цена наименьшего деления «а - в» линейки зависит от длины основания «А – В» и количества горизонтальных и вертикальных отрезков.

ав = АВ / α ∙ β

Измерение длин линий на плане по поперечному масштабу выполняется с помощью циркуля-измерителя.

Слева от линейки ЛПМ-1 (линейка поперечного масштаба ‑ 1) выгравировано для какого масштаба предпочтительнее использовать данную номограмму, например: – 1: 5… (рисунок 3). Это значит, что удобнее определять длины линий в масштабах 1: 500, 1: 5 000 и других кратных «5».

Пример 4

На плане в масштабе 1: 500 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 3). Требуется определить его длину (горизонтальное проложение) на местности. В данном масштабе 1 сантиметру на плане соответствует 500 5 метров. В основании линейки 2 5 10 10 раз меньше, то есть 1 10 раз меньше, то есть 0.1 метра. В растворе измерителя два полных основания (20 м), семь отрезков по горизонтали (7 м) и восемь отрезков по вертикали (0.8 м). Отрезок прямой, в растворе измерителя равен 27.8 м.

Пример 5

На плане в масштабе 1: 5 000 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 3). Требуется определить его длину (горизонтальное проложение) на местности. В данном масштабе 1 сантиметру на плане соответствует 5 000 сантиметров на местности или 50 метров. В основании линейки 2 сантиметра и каждому соответствует 50 метров на местности. Значит одно основание линейки равно 100 метрам на местности. Тогда один горизонтальный отрезок (шаг по горизонтали) на левом основании будет в 10 раз меньше, то есть 10 10 раз меньше, то есть 1 метр. В растворе измерителя два полных основания (200 м), семь отрезков по горизонтали (70 м) и восемь отрезков по вертикали (8 м). Отрезок прямой, в растворе измерителя равен 278 м.

Пример 6

На плане в масштабе 1: 1 000 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 4). Требуется определить его длину (горизонтальное проложение) на местности. В данном масштабе 1 сантиметру на плане соответствует 1 000 сантиметров на местности или 10 метров. В основании линейки 1 10 метров на местности. Значит одно основание линейки равно 10 метрам на местности. Тогда один горизонтальный отрезок (шаг по горизонтали) на левом основании будет в 10 раз меньше, то есть 1 метр. Цена наименьшего деления (шаг по трансверсали в вертикальном направлении) соответственно ещё в 10 раз меньше, то есть 0.1 метра. В растворе измерителя три полных основания (30 м), пять отрезков по горизонтали (5 м) и семь отрезков по вертикали (0.7 м). Отрезок прямой, в растворе измерителя равен 35.7 м.

Рисунок 4 - Поперечный масштаб с основанием 1 см

Пример 7

На карте в масштабе 1: 10 000 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 5). Требуется определить его длину (горизонтальное проложение) на местности. В данном масштабе 1 сантиметру на плане соответствует 10 000 сантиметров на местности или 100 метров. В основании линейки 1 сантиметр и ему соответствует 100 метров на местности. Значит одно основание линейки равно 100 метрам на местности. Тогда один горизонтальный отрезок (шаг по горизонтали) на левом основании будет в 10 раз меньше, то есть 10 метров. Цена наименьшего деления (шаг по трансверсали в вертикальном направлении) соответственно ещё в 10 раз меньше, то есть 1 метр. В растворе измерителя три полных основания (300 м), пять отрезков по горизонтали (50 м) и семь отрезков по вертикали (7 м). Отрезок прямой, в растворе измерителя равен 357 м.

Рисунок 5 - Поперечный масштаб с основанием 4 см

Пример 8

На карте в масштабе 1: 25 000 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 4). Требуется определить его длину (горизонтальное проложение) на местности. В данном масштабе 1 сантиметру на плане соответствует 25 000 сантиметров на местности или 250 метров. В основании линейки 4 сантиметра и каждому соответствует 250 метров на местности. Значит одно основание линейки равно 1000 метрам на местности. Тогда один горизонтальный отрезок (шаг по горизонтали) на левом основании будет в 10 раз меньше, то есть 100 метров. Цена наименьшего деления (шаг по трансверсали в вертикальном направлении) соответственно ещё в 10 раз меньше, то есть 10 метр. В растворе измерителя одно полное основание (1 000 м), четыре отрезка по горизонтали (400 м) и пять отрезков по вертикали (50 м). Отрезок прямой, в растворе измерителя равен 1450 м.

На линейке ЛПМ-1 так же выгравирована номограмма для масштабов кратных двум - 1: 2… (например: 1: 2 000) с основанием 5 сантиметров. Любую из приведённых здесь номограмм можно использовать для определения расстояний по планам и картам, выполненным в любом другом масштабе.

Пример 9

На плане в масштабе 1: 1 000 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 3). Требуется определить его длину (горизонтальное проложение) на местности по номограмме с кратностью 1: 5… В данном масштабе 1 сантиметру на плане соответствует 1 000 сантиметров на местности или 10 метров. В основании линейки 2 сантиметра и каждому соответствует 10 метров на местности. Значит одно основание линейки равно 20 метрам на местности. Тогда один горизонтальный отрезок (шаг по горизонтали) на левом основании будет в 10 раз меньше, то есть 2 метра. Цена наименьшего деления (шаг по трансверсали в вертикальном направлении) соответственно ещё в 10 раз меньше, то есть 0.2 метра. В растворе измерителя два полных основания (40 м), семь отрезков по горизонтали (14 м) и восемь отрезков по вертикали (1.6 м). Отрезок прямой, в растворе измерителя равен 55.6 м.

Пример 10

На карте в масштабе 1: 25 000 измерен отрезок взятый в раствор циркуля-измерителя (рисунок 4). Требуется определить его длину (горизонтальное проложение) на местности по номограмме с кратностью 1: 1… В данном масштабе 1 сантиметру на плане соответствует 25 000 сантиметров на местности или 250 метров. В основании линейки 1 сантиметр и ему соответствует 250 метров на местности. Значит одно основание линейки равно 250 метрам на местности. Тогда один горизонтальный отрезок (шаг по горизонтали) на левом основании будет в 10 раз меньше, то есть 25 метров. Цена наименьшего деления (шаг по трансверсали в вертикальном направлении) соответственно ещё в 10 раз меньше, то есть 2.5 метра. В растворе измерителя три полных основания (750 м), пять отрезков по горизонтали (125 м) и семь отрезков по вертикали (17.5 м). Отрезок прямой, в растворе измерителя равен 892.5 м.

Собираясь в интересное путешествие или же просто рассматривая карты на просторах Интернета, каждый человек сталкивается с таким понятием, как масштаб. Однако что это такое, какие бывают виды масштабов и как правильно его высчитывать, знает далеко не каждый.

Что такое масштаб

Слово «масштаб» пришло в русский язык из языка точности – немецкого - и дословно переводится как палка для измерения. Однако в картографии данный термин обозначает число, во сколько раз данная карта или иное изображение уменьшено в сравнении с оригиналом. Масштаб присутствует на каждой карте, а также является неотъемлемой частью любого чертежа.

Для чего нужен масштаб

Итак, зачем людям на практике нужен масштаб? Что показывает масштаб? На самом деле это понятие связано практически и теоретически со многими отраслями: математикой, архитектурой, моделированием и, конечно же, картографией. Ведь ни на одной карте, даже суперсовременной цифровой, невозможно отобразить географический объект в его реальном размере. Поэтому, при нанесении изображения тех или иных городов, рек, гор или даже целых материков на карту все эти объекты пропорционально уменьшаются. А во сколько раз это сделано, и является масштабом, который указывается на полях карты.

В старину, когда в картографии еще не применяли масштаб, а уменьшали изображаемые объекты по своему усмотрению, полученные карты были очень неточными и носили, скорее, приблизительный характер. Так что путешественники, использующие их, часто попадали впросак. Кто знает, возможно, у карты, которой пользовался Христофор Колумб, тоже был неверный масштаб, и поэтому вместо Индии он приплыл в Америку?

Еще одной отраслью, которая просто не может существовать без использования масштаба, является моделирование. Ведь, создавая чертеж будущего здания или самолета, инженер делает это в определенном масштабе, уменьшая или увеличивая изображение в зависимости от необходимости. Так что ни одна, даже самая крохотная деталь, не может быть сделана без использования чертежа, а ни один чертеж не обойдется без масштаба.

Основные виды масштабов

Несмотря на простоту понятия «масштаб», существует несколько его видов. На картах он, как правило, обозначается либо с помощью цифр (численный), либо графически. Графические масштабы подразделяются на два подвида: линейный вид масштаба и поперечный.

Также есть подвиды масштаба, которые больше относятся к видам карт. В зависимости от того, каковы размеры масштабов, выделяют карты:

Крупномасштабные - от одного к двумстам тысячам и меньше.
Среднемасштабные – от одного к миллиону до одного к двумстам тысячам.
Мелкомасштабные – до одного к миллиону.

Естественно, на мелкомасштабных картах некоторые детали не наносятся, в то же время крупномасштабные карты могут содержать названия улиц и даже небольших переулков. В современных электронных картах пользователь может сам регулировать масштаб, за одно мгновение превращая карту из мелкомасштабной в крупномасштабную, и наоборот.

Численный и именованный масштаб

Данные о масштабе могут указываться разными способами. Если на карте или чертеже масштаб указан с помощью дроби (1:200, 1:20 000 и тому подобное), то такой его вид называется численным. При расчете такого размера стоит брать во внимание тот факт, что крупнее будет тот масштаб, у которого число в знаменателе меньше. Иными словами, объекты на карте с масштабом 1:200 будет более крупными, нежели на карте с масштабом 1:20 000.

Именованный масштаб указывает не просто размер уменьшения изображения, но и называет единицы измерения, с помощью которых это делается. К примеру, на плане местности указано, что 1 сантиметр на ней равен 1 метру. Именованный масштаб редко применяется для мелкомасштабных карт, да и для карт вообще. Он более практичен для различных чертежей. Особенно если это крохотная деталь или же, наоборот, огромный жилой комплекс.

Графический масштаб

Графические виды масштабов, как уже было указано выше, бывают двух вариантов.

Линейный - это масштаб, изображенный в виде равномерно разграфленной двухцветной линейки. Как правило, он используется на крупномасштабных планах местности и дает возможность измерить на нем расстояние при помощи бумажной полоски или циркуля. Этот графический вариант масштаба может помочь узнать длину рек, дорог и других кривых линий.

Поперечный – это усовершенствованный вариант линейного масштаба. Его предназначение – максимально верно определить расстояние, указанное на плане. Подобный графический вариант, как правило, используется на специализированных картах.

Масштабы чертежей

Рассмотрев самые распространенные виды масштабов в картографии, стоит упомянуть, что это понятие также неотъемлемо связано с черчением и архитектурной графикой. Будь то инженерные чертежи крохотных механических деталей или же, наоборот, чертежи громадных архитектурных ансамблей, в любом случае к ним применяются специализированные масштабы чертежей. Каждый чертежный бланк имеет графу в которой в обязательном порядке указывается масштаб спроектированного изделия.

Примечателен тот факт, что даже если инженер создает чертеж детали в натуральную величину, все равно в информации о нем указывается масштаб 1:1. В отличие от карт, на чертежах масштаб может быть не только уменьшенным (1:5), но и увеличенным (5:1) если изображаемое изделие крохотных размеров.

На сегодняшний день только узким специалистам необходимо умение правильно высчитывать масштаб без помощи машин. Благодаря современным программам и приборам, остальным людям уже не нужно хорошо разбираться в масштабе той или иной карты - за них все сделает компьютер. Но все же каждому стоит иметь хотя бы приблизительное представление о том, что показывает масштаб, как его правильно вычислять и какие виды его существуют - ведь это составляющая элементарной грамотности и человеческой культуры.

Ни один географический объект, например реку, мост, поселок, невозможно изобразить на топографическом плане в натуральную величину. В древности люди рисовали уменьшенные изображения местности, на которых разные участки уменьшались произвольно, в разной степени. Поэтому старинные чертежи местности не дают возможности понять, например, каково расстояние между берегами реки, чему равна длина реки и т. д. Чтобы был более точным, необходимо все расстояния уменьшать в одинаковое число раз с сохранением всех пропорций, делать изображение в масштабе.

Показывает, во сколько раз расстояния на плане уменьшены по отношению к реальным расстояниям.

Длина школы на плане школьного двора в 1000 раз меньше, чем в действительности. Это означает, что на данном плане все расстояния уменьшены в 1000 раз.

Численный и именованный масштабы

Масштаб пишут по-разному. В виде числа масштаб изображается так: 1:100 (это означает, что 1 см плана заменяет 100 см на местности). Это численный масштаб. 100 см - это 1 м, поэтому можно просто написать: в 1 см - 1м. Масштаб, записанный в таком виде, - именованный масштаб.

Линейный масштаб

Обычно на планах, кроме численного и именованного масштабов, помещают линейный масштаб. Он представляет собой линию, разделенную на равные отрезки. Отрезки справа от 0 показывают, какому расстоянию на местности соответствуют расстояния на плане в 1 см, 2 см и т. д. Отрезок слева от 0 разделен на равные мелкие части. Зная расстояние на местности, которому соответствует большой отрезок, и количество мелких отрезков, можно вычислить, какому расстоянию на местности соответствует каждый мелкий отрезок. Например, длина большого отрезка слева от 0 на рисунке равна 10м. Этот отрезок разделен на 5 мелких частей, значит, длина одной такой части составляет 10м:5=2 м.

Линейный масштаб позволяет измерять расстояния на плане при помощи циркуля-измерителя или полоски бумаги.

При помощи линейного масштаба можно определять длину кривых линий, например реки, дороги. Для этого надо отметить на полоске бумаги небольшое расстояние или установить небольшой раствор между иглами циркуля-измерителя и переставлять бумагу с отметкой или циркуль вдоль измеряемой линии, считая число перестановок. Определив при помощи линейного масштаба длину одного «шага» в метрах и умножив ее на число перестановок, мы получим длину кривой линии.

Выбор масштаба

Масштаб выбирают в зависимости от величины расстояний. Например, надо изобразить расстояние в 6 км. Тогда масштаб в 1 см - 10 м не годится, потому что это расстояние изображается линией в 600 см, то есть в 6 м; но линию в 6 м нельзя поместить на обычном листе бумаги. Удобнее взять масштаб: в 1 см - 1 км. При таком масштабе расстояние в 6 км будет соответствовать линии в 6 см.

Бетуганов Астемир

Руководитель проекта:

Шопагова Алла Сергеевна

Учреждение:

МКОУ "СОШ №27" г. Нальчика

В представленной исследовательской работе по математике на тему "Масштаб и его применение" я постараюсь выяснить при каком масштабе будет удобно располагать объекты на листе А4. Работа над исследовательским проектом о масштабе поможет закрепить мне полученные знания по математике.

В моем исследовательском проекте по математике "Масштаб и его применение" мне необходимо будет уточнить и сопоставить математические расчёты с полученными данными.

В ходе исследовательской работы по математике о масштабе и его применении я надеюсь, что масштабы которые я задам, позволят расположить мне объекты на альбомном листе А4.

Также, в практической части своей работы я рассмотрю и математически решу интересные задачи на расстояние и масштаб.

Введение
Основная часть
1. Определение масштаба.
2. Решение интересных задач на масштаб.
Выводы
Приложения.

Введение

На уроках математики в 6 классе мы проходили эту интересную тему, из которой узнали, как, используя масштаб, можно найти расстояние на местности, зная длину отрезка на карте, соответствующего этому расстоянию на местности , и наоборот.

Рисуя на бумаге изображение предметов, мы чаще всего вынуждены изменять их настоящие размеры: большие предметы приходится изображать в уменьшенном виде, а маленькие – увеличивать.

Участки земной поверхности изображают на бумаге в уменьшенном виде. Примером такого изображения служит любая карта, план. А маленькие детали изображают на чертежах в увеличенном виде.

Но чертеж, карта или план должны давать представление о настоящих размерах предметов. Поэтому на чертежах и картах делают специальную запись, показывающую отношение длины отрезка на карте или чертеже к его настоящей длине.

Тема моего исследовательского проекта по математике «Масштаб и его применение ».

Цель проекта: выяснить при каком масштабе будет удобно располагать объекты на листе А4.

Задачи проекта:

закрепить школьные знания по математике;
уточнить, сопоставимы ли математические расчёты с полученными данными.

Гипотеза: выкройки наиболее эффективно чертить 1:10, планировку квартиры 1:100; паспорт дома 1:1000; карту города 1:10000; карту района 1:100000.

Ожидаемый результат: заданные мною масштабы, позволят расположить объекты на альбомном листе.

Оборудование:
линейка, карандаш, циркуль, калькулятор, карта.
лист А 4, линейка, карандаш.

Определение масштаба

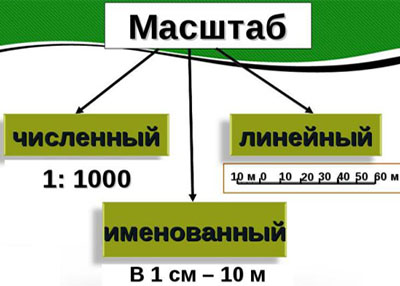

Масштаб – это дробь, где в числителе единица, а в знаменателе то число, которое показывает во сколько раз уменьшено расстояние на плане местности, чем на местности.

Например: 1:1000 (одна тысячная) значит, все расстояния на местности уменьшены в тысячу раз. Чем больше число в знаменателе дроби, тем больше уменьшение и тем больше охват территории.

численный , выражается в числах 1:1000;
именованный , выражается словами, то есть см переводим в м: в 1см 10м, 10м – это величина масштаба;
линейный , зная величину масштаба, мы можем определить расстояния.

Посмотрим на карту. Вверху указан масштаб (1: 500 000). Говорят, что карта сделана в масштабе одна пятисоттысячная. Это значит, что 1 см на карте соответствует 500 000 см на местности. Значит, отрезок на карте в 1 см соответствует отрезку на местности в 5 км.

А если я возьму на карте отрезок длиной в 3 см, то на местности это будет отрезок длиной в 15 км.

Я скачал с интернета карту Кабардино-Балкарской Республики. Карта республики с масштабом 1:10000, то есть в 1 см 100 метров, а масштаб окрестностей 1:100000 в 1 см 1 километр. Я сразу нашёл по ней мое родное село.

Итак, масштаб (нем. Maßstab , букв. «мерная палка »: Maß «мера », Stab «палка ») - в общем, отношение двух линейных размеров.

Во многих областях практического применения масштабом называют отношение размера изображения к размеру изображаемого объекта .

Понятие масштаба наиболее распространено в геодезии, картографии и проектировании - отношение натуральной величины объекта к величине его изображения.

Человек не в состоянии изобразить большие объекты, например дом, в натуральную величину, и поэтому при изображении большого объекта в рисунке, чертеже, макете и так далее, человек уменьшает величину объекта в несколько раз: в два, пять, десять, сто, тысяча и так далее раз. Число показывающее, во сколько раз уменьшен изображенный объект, есть масштаб.

Масштаб применяется и при изображении микромира. Человек не может изобразить живую клетку, которую рассматривает в микроскоп, в натуральную величину и поэтому увеличивает величину ее изображения в несколько раз.

Число, показывающее во сколько раз, произведено увеличение или уменьшение реального явления при его изображении, определено как масштаб.

Некоторые фотографы измеряют масштаб как отношение размеров объекта к размерам его изображения на бумаге, экране или ином носителе.

Правильная методика определения масштаба зависит от контекста, в котором используется изображение.

Выводы

Сравнил свои предположения, выдвинутые в моей гипотезе с надписями на выкройках, картах и технических планах дома и квартиры. Оказалось , что кое-где я ошибся в 10 и даже в 100 раз.

выкройки наиболее эффективно чертить 1:10;
планировку квартиры 1:100;
паспорт дома 1:1000;
карту города 1:10000;
карту района 1:100000.

На самом деле, план квартиры обычно берут в масштабе 1:200; масштабы карт оказались точно такими же, как и в оригинале, но располагаются они аж на 6 альбомных листах!

Так что в который раз, я убеждаюсь, что прежде чем предполагать, нужно несколько раз пересчитать.

Таким образом , мы сформировали понятие масштаба, карты, чертежа, отрабатывали решение задач на вычисление длины отрезка на местности и на карте.

Решение задач на масштаб

Задача 1. Расстояние между двумя городами равно 400 км. Найдите длину отрезка, соединяющего эти города на карте, выполненной в масштабе 1:5000000.

Решение:
400км = 400000м = 40000000см
40000000: 5000000 = 40: 5 = 8 (см)

Задача 2. Расстояние от Москвы до Санкт-Петербурга по прямой составляет примерно 635 км от центра до центра. По автотрассе протяженность маршрута 700 км.
Во сколько раз надо уменьшить это расстояние, чтобы его можно было изобразить на слайде в виде отрезка длиной в 14 см?

Решение:
700км = 700000м = 70000000см
70000000см: 14см = 5000000(раз)
