13.1. Общие требования
Расстояние от мест обслуживания до уборных на участках спортивных, зрелищных, мемориальных, культовых комплексов и объектов погребения не должно превышать 200 м, при этом размещение санитарно-гигиенических помещений (зданий) рекомендуется в непосредственной близости от основных входов, въездов, коммуникационных узлов.
При наличии нескольких идентичных приборов и устройств обслуживания посетителей (умывальников, зеркал, приборов для сушки рук, вешалок для полотенца и т. п.) 5% из общего числа, но не менее одного, должны быть запроектированы так, чтобы инвалид мог воспользоваться им.
При определении количества санитарных приборов для инвалидов в санитарно-гигиенических помещениях рекомендуется (согласно СП 31-102-99) исходить из расчета (но не менее 1 на здание):
- 5% общего количества унитазов для женщин;
- 2% общего количества унитазов и писсуаров для мужчин;
- каждая четвертая или пятая гигиеническая комната или кабина должны быть приспособлены для инвалидов.
Не менее одной комнаты или кабины матери и ребенка, адаптированной для маломобильных лиц, рекомендуется предусматривать в зданиях вокзалов.
Ширина прохода между рядами кабин, между стеной и рядом кабин, между писсуарами и линией открытых дверей противостоящего ряда кабин – не менее 1,8 м (предпочтительнее – 2,1 м).
Не следует размещать смежно мужскую и женскую уборные.
Это не удобно не только инвалидам по зрению, но дезориентирует и обычных посетителей.
Если уборная состоит только из одной кабины, то ее рекомендуется проектировать универсальной для всех категорий посетителей, то есть выполнить по размерам специализированной туалетной кабины и предусмотреть необходимый комплекс приборов и оборудования.
При отсутствии уборных для посетителей специализированные туалетные комнаты следует предусматривать при расчетной численности посетителей более 50 человек или при нахождении посетителя в здании более 1 часа.
В санитарно-гигиенических помещениях, предназначенных для инвалидов, передвигающихся с помощью кресел-колясок, вспомогательных средств или приспособлений, следует предусматривать установку поручней, штанг, подвесных трапеций или другого оборудования, а душевые кабины для инвалидов оборудовать стационарным или откидным сиденьем.
Все элементы стационарного оборудования, предназначенные для пользования инвалидами, должны быть прочно и надежно закреплены.
В размещаемых в туалетах общего пользования кабинах для инвалидов следует предусматривать установку кнопки звонка, которой можно пользоваться с унитаза или от двери. Электрический звонок или оповещатель должен располагаться в дежурной комнате при туалете.
Это обеспечивает возможность оказания своевременной помощи инвалиду в случае необходимости (случайного падения инвалида с коляски, отката коляски от инвалида на недоступное расстояние и т. п.).
Специально оборудованные для инвалидов туалетные кабины, душевые и т. п. должны быть обозначены знаками установленного международного образца.
С этой целью на двери укрепляется знак-пиктограмма “Инвалид”.
В помещениях общих душевых следует предусматривать не менее одной кабины, оборудованной для инвалидов на креслах-колясках. Размер в плане такой кабины должен быть не менее 1,2х0,9 м. Перед кабиной следует предусматривать пространство для подъезда к ней инвалида на кресле-коляске.
Краны в душевых должны располагаться на высоте не более 1,3 м.
Двери из санитарно-гигиенических кабин и помещений для инвалидов должны открываться наружу.
13.2. Особенности проектирования умывальных при туалетах
В умывальной при общественном туалете не менее одной из раковин следует устанавливать на высоте не более 0,8 м от уровня пола и на расстоянии от боковой стены не менее 0,2 м (рис. 13.1). В раковинах рекомендуется применение водопроводных кранов рычажного или нажимного действия, при возможности – управляемых электронными системами.
Нижний край зеркала и электрического прибора для сушки рук, предназначенных для пользования инвалидами, следует располагать на высоте не более 0,8 м от уровня пола. На этой же высоте – электрополотенце и туалетная бумага.
Крючок или вешалка для полотенца – не выше 1,3 м от пола.
Следует предусматривать поручни для опоры инвалидов при пользовании умывальниками (рис. 13.2).
13.3. Особенности проектирования санузлов для инвалидов на креслах-колясках
В туалетах общего пользования, включая туалеты в общественных зданиях, следует предусматривать не менее одной специализированной туалетной кабины для инвалидов, пользующихся при передвижении креслами-колясками (рис. 13.3).
Размеры специализированной кабины не менее: ширина – 1,65 м, глубина – 1,8 м.
Ширина полотна двери в специализированной туалетной кабине должна быть не менее 900–950 мм. В случае отсутствия технической возможности (при реконструкции и т. п.) минимально допустимая ширина полотна – 800 мм (см. “Двери и проемы дверей”).
В кабине рядом с одной из сторон унитаза предусматривается свободная площадь для размещения кресла-коляски для обеспечения возможности пересадки инвалида из кресла на унитаз.
Для маломобильных лиц следует размещать унитазы на высоте от уровня пола до верха сидения не ниже 450 мм и не выше 600 мм.
Рядом с унитазом или возле двери должна быть расположена кнопка звонка на высоте 0,85–1,1 м от уровня пола.
В кабине должна быть предусмотрена установка поручней. Диаметр поручней от 3 до 5 см (наиболее удобный – 4 см). Расстояние между поручнями и стеной в свету не менее 4 см (лучше 6 см).
Существуют разнообразные способы установки поручней.
Рассмотрим для примера 3 варианта.
1. Крепление двух горизонтальных поручней на стене в зоне унитаза на высоте 800–900 мм от уровня пола (рис.13.3): один – сбоку от унитаза со стороны ближайшей к унитазу стены, а другой – позади унитаза.
При этом унитаз должен быть расположен в углу. Ни один из поручней не препятствует подъезду к унитазу инвалида на коляске.
Если унитаз расположен не в углу, то можно установить Г-образный поручень, укрепленный на стойке сбоку от унитаза и на стене за унитазом.
2. Крепление двух горизонтальных парных поручня симметрично с обеих сторон унитаза на высоте 800–850 мм от поверхности пола и на расстоянии 600 мм друг от друга (рис. 13.4).
Поручни консольно прикрепляются к задней стене туалетного помещения. Особенностью такого расположения поручней является то, что один из поручней перекрывает инвалиду боковой подступ к унитазу и мешает пересаживаться с коляски на унитаз. Именно поэтому поручень со стороны подъезда инвалида на коляске (или оба поручня сразу) выполняется откидным в вертикальной плоскости (вверх–вниз) или поворотным в горизонтальной плоскости (к стене – к унитазу). Откидные или поворотные поручни для удобства пользования должны фиксироваться в каждом рабочем положении.
От себя могу добавить, что инвалиды из двух представленных выше вариантов предпочли бы первый. Психологически большее доверие вызывают не откидные и поворотные, а стационарные поручни, жестко закрепленные на стене или имеющие подпорные стойки. Они вызывают у инвалидов ощущение надежности, безопасности и возможности безбоязненно опереться на них с любой стороны.
3. Перила устанавливаются вдоль стен по периметру всего туалета, исключая зону дверного проема и зону крепления к стене умывальника (если он предусмотрен).
Как правило, этого бывает достаточно, чтобы обеспечить необходимые габариты кабины, доступной для инвалидов-колясочников. Вместо обычного туалета мы получаем совмещенный санузел.
Обычно специализированные туалетные кабины проектируются одновременно как в женских, так и в мужских уборных. На мой взгляд, не будет ничего страшного, если из-за отсутствия технических возможностей или отсутствия целесообразности в некоторых общественных помещениях будет выполнена – в исключительных случаях – одна общая специализированная туалетная кабина для мужчин и женщин, использующих кресла-коляски. Она должна быть оборудована внутренним замком. Это, конечно, не должно быть правилом!!! Но в ситуации: “или ничего, или общая специализированная кабина”, я бы предпочла “что-то”, чем “ничего”. Сразу оговорюсь, что архитекторы могут принять это решение только после согласования с общественными организациями инвалидов или с теми инвалидами, для кого конкретно реконструируется помещение.
13.4 Особенности проектирования санузлов для инвалидов, использующих опорные приспособления
Для инвалидов, использующих при передвижении костыли или другие приспособления, одну из рядовых кабин общественного туалета следует оборудовать поручнями, расположенными по боковым сторонам, а также крючками для одежды, костылей и других принадлежностей (рис. 13.8).
Диаметр поручней от 3 до 5 см (наиболее удобный – 4 см). Расстояние между перилами и стеной в свету не менее 4 см.
Крепление поручней – на высоте 800–900 мм, крючков – не выше 1,3 м от уровня пола.
Желательно разместить кабину для инвалидов, использующих опорные приспособления, максимально близко ко входу, чтобы сократить инвалидам на костылях расстояние до санузла.
13.5. Особенности проектирования мужских общественных туалетов
В мужском общественном туалете не менее одного из писсуаров следует располагать на высоте от пола не более 0,4 м и оборудовать его вертикальными опорными поручнями с двух сторон (рис. 13.9 и 13.10). Расстояние между осями писсуаров – не менее 0,8 м.
Эти писсуары удобны как для детей дошкольного возраста, так и для отдельных категорий инвалидов.
Хотя бы один из обычных писсуаров необходимо также оборудовать поручнями для инвалидов, передвигающихся на костылях и т. п. (рис. 13.9).
13.6. Направление открывания дверей в ряду туалетных кабин. Особенности проектирования дверей туалетов, расположенных в углу коридора или помещения
На рис.13.11–13.13 представлены разные варианты решения направления открывания дверей в случае размещения обычных туалетных кабин и кабин для инвалидов в общем ряду. Остановимся подробнее на преимуществах и недостатках каждого варианта.
На рис. 13.11 двери открываются в привычную для людей сторону – слева направо. Ближайшая к выходу кабина – для инвалидов на костылях. Последняя в ряду – специализированная кабина для инвалидов-колясочников. Обратите внимание на особенности проектирования дверей, расположенных в углу помещения. Для того чтобы инвалиду на коляске было удобно открывать дверь, оставаясь на месте, а не отъезжая назад, ему необходима свободная зона для размещения коляски.
Для дверей, расположенных в углу коридора или помещения, расстояние от ручки до боковой стены должно быть не менее 0,6 м.
Иными словами, расстояние от стены до дверного проема должно быть не менее 500 мм.
Следует заметить, что обычным людям будет несколько неудобно открывать двери кабины, соседствующей со специализированной, так как она тоже находится в своеобразном углу. Для удобства желательно (но необязательно) оставить расстояние около 300 мм между стеной специализированной кабины и проемом дверей соседней обычной кабины.
Недостатком представленного на рис. 13.11 варианта является усложненная траектория движения посетителей. Чтобы попасть в туалет, они вынуждены обходить дверь в кабину. Это не только не удобно, но и не безопасно, так как можно получить травму резко открываемой дверью. С инвалидами на коляске ситуация еще сложнее. Для того чтобы объехать дверь, минимальный проход между кабиной и стеной должен быть не менее 1800 мм, из них 900 мм займет открытое полотно двери и оставшиеся 900 мм – проход для коляски. Если расстояние до стены будет меньше 1700–1800 мм, то инвалид на коляске в принципе не сможет попасть в туалет из-за недостатка пространства.
Чтобы инвалид получил большую свободу для маневрирования, лучше сменить направление открывания дверей (рис. 13.12). Это теоретически позволит сократить расстояние от кабины до стены с 1800 до 1300–1400 мм (зона поворота кресла-коляски на 90°). Фактически лучше этого не делать, так как инвалиду на коляске необходима безопасная полоса движения ближе к стене, чтобы его не задевали распахиваемые двери туалетных кабин.
Из этого можно сформулировать небольшое правило:
Дверь в углу коридора или помещения должна открываться к стене угла.
Для того чтобы инвалиды на костылях могли попадать в свою кабину коротким и геометрически простым путем, нужно аналогичным образом сменить направление открывания дверей в их кабине (рис. 13.12). Но в этом случае инвалидам будет несколько непривычно открывать двери справа налево.
В обычных туалетных кабинах направление распахивания дверей можно также поменять (чтобы упростить траекторию движения) или оставить прежним (чтобы посетителям открывать двери в привычном направлении).
Всех вышеописанных проблем и сложностей можно легко избежать, если при данном расположении бокового входа в туалет кабины изначально расположить на противоположной стене (рис. 13.13). Тогда и траектория движения будет прямой, и двери будут открываться в привычном направлении.
Сантехника для инвалидов уже является привычным явлением и стандартом в гостиницах, местах общественного пользования,без которой уже не сдать ни один объект. В Европе это уже давно стало нормой не только в общественных местах, на также и дома. Все европейские производители сантехники в Европе выпускают сантехнические изделия для инвалидов, т.к. это отрасль дотируется, освобождается от налогов и т.п. Основные тенденции на рынке сантехники для инвалидов – сделать ее более удобной и красивой, даже дизайнерской.
Особенности проектирования санитарных узлов для маломобильных групп населения
Н. А. Шонина , старший преподаватель МАрхИ
В последние годы наше государство приступило к реализации социальных программ для маломобильных групп населения. Основой данных программ является создание в городах дружественной окружающей среды для инвалидов.
Устройство удобных съездов с тротуаров на пешеходные дорожки, оборудование входных групп пандусами – на первый взгляд кажется, что реализация этих программ не имеет никакого отношения к инженерным системам. Но это не так. К ванным комнатам и санитарным узлам для маломобильных групп населения существуют определенные требования, которые мы обязаны учитывать при проектировании.
В среднем около 10 % населения любой страны составляют люди с физическими или сенсорными расстройствами. Сейчас наши города мало приспособлены для жизни инвалидов. Без помощи других людей они практически не могут совершать те действия, которые у нас не вызывают никаких затруднений.
Еще в 2001 году был выпущен ряд документов, основная цель которых – создать законодательную базу для проектирования и реконструкции зданий с учетом потребностей инвалидов. Одним из них является СНиП 35-01–2001 «Доступность зданий и сооружений для маломобильных групп населения». Выполнение требований этих документов позволит устранить социальную изоляцию людей с ограниченными физическими возможностями, в которой они вынуждены пребывать в настоящее время.
Особенности планировки санузлов
Кабины в санузлах для маломобильных групп населения отличаются от стандартных бóльшими размерами. Для расчета необходимых площадей помещений, ширины дверных проемов, подъездов к сантехническим приборам и т. д. эталоном служит инвалидная коляска шириной 670 мм с сиденьем высотой 520 мм. Не исключается использование и других моделей, если их длина не превышает 1200, а ширина 700 мм. Необходимость предусматривать проходы, развороты для колясок, возможность подхода колясочников к санитарным приборам, устройство поворотного кресла при душе или ванне – главные условия проектирования санитарных узлов для инвалидов и престарелых.
Для удобства пользования умывальник и рукомойник рекомендуется устанавливать на высоте 85 см от уровня пола.
Унитаз устанавливается с учетом расположения верха сидения на высоте 50 см от уровня пола (на уровне сидения кресла-коляски).
При определении количества санитарных приборов для инвалидов в санитарно-гигиенических помещениях рекомендуется исходить из расчета (но не менее одного на здание):
- для детских учреждений: 5 % общего количества унитазов для девочек; 2 % общего количества унитазов и писсуаров для мальчиков; не менее 1 комнаты гигиены для маломобильных девочек на 360 девочек в возрасте 12 лет и более;
- для зданий (учреждений) обслуживания, учебных и административных зданий: 5 % общего количества унитазов для женщин; 2 % общего количества унитазов и писсуаров для мужчин; каждая пятая гигиеническая комната или кабина должна быть приспособлена для инвалидов;
- для зданий и комплексов зрелищных учреждений, пассажирских зданий вокзалов: 5 % общего числа унитазов для женщин; 2 % общего количества унитазов и писсуаров для мужчин;
- каждая четвертая гигиеническая комната или кабина должна быть приспособлена для инвалидов;
- не менее одной комнаты или кабины матери и ребенка, адаптированной для маломобильных лиц, рекомендуется предусматривать в зданиях вокзалов.
Покрытие пола в санузлах должно быть с рифленой или шероховатой поверхностью, позволяющей избегать скольжения и возможных падений, т. к. влажные помещения лидируют по количеству случаев бытового травматизма. По этой же причине все трубы и электропроводка должны быть проложены скрыто, чтобы устранить любую возможность контакта. Края мебели ванной не должны быть острыми или должны быть защищены специальными покрытиями.
Поручни
Поручни для инвалидов обеспечивают необходимую поддержку при ходьбе, стоянии и сидении. Непременными условиями являются удобство пользования и прочность даже при больших нагрузках. В зависимости от использования поручни для инвалидов могут быть различных видов, также устанавливаться различными способами.
При монтаже поручней в ванной комнате важно, чтобы их расположение было удачным и не препятствовало доступу к унитазу и раковине.
Поручни для инвалидов бывают:
- откидными;
- поворотными;
- стационарными.
Поручни должны быть плотно прикреплены к стене и фиксироваться подпорными стойками. Лицо с ограниченными возможностями должно иметь достаточно пространства, очень важно, чтобы человек мог легко пересесть с коляски на унитаз и обратно без посторонней помощи, ведь в этом и заключается смысл поручней для инвалидов − они изобретены для предоставления человеку с физическим недугом большей самостоятельности и свободы действий. При установке важно соблюсти все стандарты и нормы, чтобы облегчить их использование.
Ванные комнаты
Существующие стандартные ванны, бортики которых подняты над уровнем пола на 62,5 см, неудобны для инвалидов. Для того чтобы обезопасить инвалидов от падения, делают широкую ступеньку с опорной стойкой. На дно ванны и ступеньки кладут резиновый коврик.
Также для самостоятельного перемещения человека с ограниченными двигательными возможностями используют подвесные трапеции, за которые можно держаться.
Более дорогой вариант, но самый удобный – специальный подъемник. Он может быть передвижным или стационарным. Его конструкция позволяет поворачивать сидение на 180 град., а при необходимости подниматься или опускаться. Подобные подъемники обычно используют в больницах и специальных клиниках.
 |
|
Рисунок 3. |
Специальная сантехника
Ведущие мировые производители выделяют сантехнику для инвалидов в группу специальной продукции, спрос на которую носит весьма ограниченный характер. В связи с этим объем производства такой сантехники невелик, а себестоимость достаточно высока.

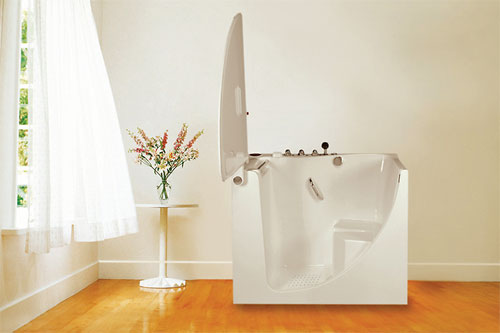

Ванны . Существуют и специальные ванны – сидячие, с герметичной дверью. Двери в сидячей ванне легко открываются и закрываются, а также оснащены ручками-опорами, которые помогают поддерживать равновесие при входе (выходе) из ванны и во время купания. При этом не нужно перекидывать ногу, а достаточно ее поднять как на ступеньку, устроиться в ванной и закрыть герметичную дверь. Такие ванны уникальны и защищены мировым патентом.
 |
Раковины для маломобильных групп населения бывают трех видов.
1. Уже привычная и прекрасно зарекомендовавшая себя раковина, устанавливаемая в большинстве случаев для размещения под ней стиральной машины с фронтальной загрузкой белья. Она спроектирована таким образом, что сливное отверстие, а следовательно, сифон и трубопровод расположены у стены, и подсоединение сифона не вертикальное, а горизонтальное. К такому умывальнику можно подъехать вплотную на инвалидной коляске.
2. Эргономичный умывальник, особенность которого состоит в том, что его передняя кромка имеет плавный изгиб внутрь, позволяющий опираться на него при умывании.
3. Раковины, положение которых (высоту или угол наклона) пользователь может легко менять по своему усмотрению. Она удобна в учреждениях для детей-инвалидов – каждый ребенок может подстроить раковину в зависимости от своего роста.
Унитазы . Для инвалидов и пожилых людей предназначены модели унитазов с откидными подлокотниками. Они изготовлены из анодированного алюминия и выдерживают нагрузку до 300 кг. Некоторые модели таких унитазов имеют высоту бóльшую, чем стандартные, что особенно благоприятно для пожилых людей с больными коленями.
В европейских странах в местах общего пользования в обязательном порядке предусматривается размещение комплекта сантехнического оборудования для людей с ограниченными возможностями. В последние годы и в нашей стране произошли положительные изменения в этом вопросе, теперь одно из требований при согласовании объекта строительства – комплекс проектных мер, обеспечивающий доступность зданий и инфраструктуры для инвалидов.
Все понимают, что людям престарелым, немощным, инвалидам нужны особый уход и забота. Но человек, не обременённый инвалидностью, плохо представляет себе условия жизни людей с ограниченной трудоспособностью. Элементарные вещи, которые мы делаем, не задумываясь, для таких людей могут быть недоступны. Поэтому средовое пространство должно быть максимально благоустроено, чтобы можно было беспрепятственно воспользоваться специально адаптированным оборудованием. Представляем Вам специальную линейку изделий для ванных и туалетных комнат, предназначенных для людей с ограниченными физическими возможностями.
Туалетная комната, оборудованная центральностоящим унитазом удобной высоты (45-50см), также оснащена двумя устойчивыми поручнями, один из которых складной, второй не складывается и диспенсером для туалетной бумаги. Антискользящее покрытие пола страхует от падения, а внутренний звонок или телефон незаменим в неожиданных чрезвычайных ситуациях.
1. Унитаз (высота сиденья - 45-50 см от уровня пола)
9. Внутренний телефон или звонок
14. Напольное антискользящее покрытие
Здесь всё практически так же, как в первой модели, только диспенсер туалетной бумаги находится отдельно от настенного поручня.
14. Напольное антискользящее покрытие
16. Поддон для душевой кабины с антискользящим покрытием
Душевая комната для инвалидов полностью оборудована для самостоятельного принятия душа. Смеситель с удлинённым рычагом находится в пределах досягаемости для человека, находящегося в сидячем положении. Складное сидение и два поручня (один складной, второй настенный) не занимают много места. Поддон для душевой кабины также как и пол ванной комнаты покрыты антискользящим составом.
1. Унитаз (высота сиденья - 45-50 см от уровня пола)
4. Раковина
5. Смеситель
6. Зеркало с регулируемым углом наклона
7. Дозатор жидкого мыла
8. Электросушилка для рук
9. Внутренний телефон или звонок
12. Щеколда гидравлическая или рычажная
14. Напольное антискользящее покрытие
15. Сиденье складное для душевой кабины
17. Смеситель с удлиненным рычагом
19. Поддон для душевой кабины с антискользящим покрытием
Ванная комната, совмещённая с туалетом, тоже может быть укомплектована всем необходимым оборудованием. Унитаз и душевая кабина оснащены поручнями, угол наклона зеркала легко регулируется, удобная раковина, специально удлинённые смесители, настенный крючок и гидравлическая или рычажная щеколда. Сушилка для рук – весьма функциональная часть оборудования ванной комнаты, имеется также дозатор жидкого мыла. В душевой кабине располагается складное сиденье. Всё оборудование находится на небольшой высоте и в пределах досягаемости, так как призвано быть надёжным подспорьем человеку, нуждающемуся в помощи. Пол и поддон для душевой кабины обязательно покрыты антискользящим составом, чтобы инвалиды и пожилые люди могли чувствовать себя уверенно.
4. Раковина
5. Смеситель
6. Зеркало с регулируемым углом наклона AM2G
7. Дозатор жидкого мыла
8. Электросушилка для рук
Такой раковиной может воспользоваться любой инвалид. Она оборудована смесителем, зеркалом с регулируемым углом наклона, дозатором жидкого мыла и электросушилкой для рук.
1. Унитаз (высота сиденья - 45-50 см от уровня пола)
4. Раковина
7. Дозатор жидкого мыла
8. Электросушилка для рук
9. Внутренний телефон или звонок
11. Крючок настенный (HX16C - HX18C), размещенный на максимальной высоте от уровня пола 140 см.
По данным мировой статистики примерно 10% населения в каждой стране – это люди с какими-то двигательными расстройствами либо же нарушением сенсорного восприятия и координации. К таким группам людей можно отнести инвалидов колясочников, больных-спинальников, слепых и глухих людей, престарелую и немощную часть населения, людей после травм и операций, находящихся на реабилитации. В среднем около 10 % населения любой страны составляют люди с физическими или сенсорными расстройствами.
Конечно, такие люди в повседневной жизни нуждаются в специализированном оборудовании, в том числе и в особой сантехнике, которая уже давно разрабатывается и выпускается в Европе.
Разработчики такого оборудования идут по пути улучшения функциональности при доступной цене, поиска и использования экологически чистых и безопасных материалов, эргономичности и удобства. И конечно не забывают об эстетической стороне и дизайне. Спрос на такое оборудования не очень большой, поэтому объемы выпуска тоже на низком уровне. И, как не жаль, себестоимость такой продукции относительно велика.
Компании производители сантехники для инвалидов
На сегодняшний день такую специализированную сантехнику выпускают следующие фирмы:
— Ceramica Dolomite;
— Bobrick;
— Senda;
— Teka;
— Purus;
— Ideal Standard;
— Galassia;
— Hatria;
— Jacob Delafon;
— Jika;
— Laufen;
— Vitra;
— Samo.
Они используют современные технологии, новейшие разработки и имеют в этой области многолетний опыт.
Существует много типов специализированных ванн для инвалидов. Но они достаточно громоздки и дороги. Требуют переоснащения и переоборудования ванной комнаты. Причем для инвалида на коляске, который проживает самостоятельно, пересаживание в ванну, пусть и специализированную, может стать непреодолимым препятствием.
Альтернативой может стать душевая кабина. Для таких людей, по многим аспектам, она наиболее удобна. Человек, ограниченный в движениях, в кабине, держась за поручни, может легко пересесть на специальное закрепленное сиденье. Он также может легко дотянуться до гибкого душа и других приспособлений. При этом инвалиду не нужна посторонняя помощь.
Выпускающие ведущие компании в этой отрасли разработали специальную “душевую программу” и выпустили специализированный каталог «Санстеп». В нем представлена целая лента душевых кабинок для инвалидов.
Так например, ведущая итальянская компания по выпуску сантехники “Ceramica Dolomite”, за последние годы наладила выпуск душевых кабин для людей со специфическими потребностями и престарелых людей. Линейка их продукции Atlantis учитывает все физиологические потребности человека при проведении гигиенических процедур. Эта компания взяла курс на обеспечение полной автономности инвалида при принятии ванной.
Другая итальянская копания ASD использовала свой многолетний опыт при производстве обычных душевых кабинок в разработке изделий для инвалидов. Она учла все, что возможно учесть и изделия получились весьма востребованными на специализированном рынке.
Фото
Особенности душевых кабин для инвалидов
Конечно, душевая кабина для человека с ограничениями отличается от обычных.
Но они обязательно должны быть высоко функциональными, соответствовать всем стандартам и нормативам для людей-инвалидов. Ну и конечно быть красивыми и долговечными.
Рассмотрим детальней особенности специализированных душевых кабин:
— гигиеничность;
— удобство;
— безопасность;
— надежность конструкции;
— прочность материалов;
— нескользкость всех поверхностей;
— оборудование поручнями для поддержки;
— низкий поддон с противоскользкой поверхностью;
— закрепленное откидное или стационарное сиденье, или поворотное;
— доступность ко всем функциям из положения сидя;
— полное отсутствие любых барьеров;
— прочные шторки или дверки, которые отрываются легко и безопасно;
— различные варианты открытия дверок-наружу, вовнутрь или гармошкой;
— все края конструкции должны быть прочными, обтекаемыми, со специальными покрытиями;
— все трубы и проводка должна быть выполнена максимально скрыто, чтобы избежать контакта с инвалидной коляской;
— сиденье должно иметь некий наклон назад, для страхования от соскальзывания во время мытья (ведь такие люди не опираются на ноги);
— штанга для душа должна быть крепкой и при необходимости выполнять роль поручня.
Составляющие
Для того, чтобы понять какие составляющие включает в себя душевая кабина, надо разобраться в их . По большому счету все душевые кабины делятся на две большие группы: моноблочные (гидробоксы) и душевые уголки.
В чем отличие отличие моноблочной кабины от душевого уголка .
Моноблочная кабина (или гидробокс) собрана на заводе и ее необходимо просто подключить к канализации, водопроводу и электричеству. Она часто оборудована разными дополнительными функциями, которые предполагают в себе использование крыши. Поэтому эта конструкция в большинстве своем громоздкая.
Некоторые фирмы выпускают гидробоксы для инвалидов. Они имеют специализированное сидение, низкий поддон, поручни на входе и внутри, а также массу полезных функций, которые способны улучшить реабилитацию и выздоровление — гидромассаж, сауну, аромотерапию и прочее. Но они могут использоваться только теми группами людей с ограниченными возможностями, которые могут пересесть на сиденье без коляски или подъемника и самостоятельно удерживаться на сиденье. Посторонняя помощь в таких душевых кабинках исключается, поэтому они годятся для ограниченной группы людей-инвалидов.
Фото моноблочных кабин для инвалидов
Душевой уголок – это сборная конструкция. Он состоит из поддона, ограждения, дверок или шторок. Комплектуется душем, поручнями, сиденьем. При нужде – потолком. Эта деталь бывает востребована при монтаже специальных функций — парогенератора и т.п. При этом, стены самой ванной комнаты можно использовать как часть кабины, тоже самое и с полом. Получаем компактную и индивидуально — удобную конструкцию.
Душевой уголок более подходит для инвалидов. Разные фирмы-производители выпускают специализированные уголки под разные группы людей. Тут есть и возможность выбора, к тому же сборная конструкция позволяет подобрать наиболее оптимальные размеры и функции.
Рассмотрим душевые кабины — уголки или сборные, это самые распространенные модели для инвалидов. Гидробоксы выпускаются в одном-двух вариантах и полностью укомплектованы на заводе. Поэтому рассматривать их составляющие не имеет смысла.
Фото душевых уголков
Душевая кабина для инвалидов состоит из :
— низкий поддон;
— ограждение;
— душевая система;
— поручни;
— сиденье;
— система слива (трап);
— отводящая труба;
— двери или шторки;
— потолок (по необходимости).
Душевой поддон
Есть несколько видов поддонов, которые подходят для инвалидов:
— низкий;
— плоский;
— отсутствие поддона, использование пола.
Годятся все поддоны на уровне пола – они должны быть не скользкими, прочными, легко мыться, быть долговечными.
Немаловажны и его размеры — 80×80 см, а лучше 85×85 или 90×90 см.
Ограждения
Ограждения кабинок включают себя прочный каркас для крепления и сами ограждения, но есть и бескаркасные модели, с креплением к стенам. Створки могут быть прозрачными, матовыми или цветными.
Двери
Механизм устройства дверей, чаще всего, бывает двух типов:
— распашной;
— роликовый;
— гармошка.
Для людей с разными нарушениями, двери подбираются индивидуально.
Крыша
Эта деталь имеется только у кабинок закрытого типа для герметичности и для использования отдельных функций.
Функции
Главной функцией душевых кабин для инвалидов является комфортное проведение гигиенических процедур, то есть ежедневное мытье, но возможно добавить некоторые нестандартные функции:
— контрастный душ;
— тропический душ;
— «турецкая баня»;
— ароматерапия;
— принудительная вентиляция;
— гидромассаж вертикальный;
— поворотные форсунки;
— гидромассаж горизонтальный.
Они дадут возможность не только принимать гигиенические процедуры, но и получать своеобразную реабилитацию и мышечную релаксацию. Это способствует улучшению качества жизни инвалидов.
Материалы
Материал душевых кабин должен быть прочным, безопасным и долговечным. Для поддонов подходит армированный акрил и пластик со специальной поверхностью. Возможен мрамор или искусственный камень, но это очень дорого.
Для инвалидов не подходят поддоны из чугуна и стали, поскольку они не бывают низкими и крепятся на каркас с регулируемыми ножками, кроме того они достаточно скользкие.
Допустимы для инвалидов фаянсовые (керамические) поддоны, поскольку они массивны, устойчивы, красивы и гигиеничны, но прогреваются они дольше стальных. Они достаточно устойчивы и низки, так как устанавливаются на почти идеально ровную поверхность. Их недостатком является низкая прочность – они могут легко разбиться. Если душевая кабина предназначена не для инвалида – колясочника, то такие поддоны допустимы.
Самый подходящий материал поддона для инвалидов — акрил, он быстро прогревается, красивый и не впитывает в себя грязь, плюс ко всему со временем не темнеет. Для инвалидов он обязательно армируется стекловолокном с полимерным слоем.
Поручни для специализированных душевых комнат изготавливают из нержавеющей стали. Ограждения из армированного прозрачного или матового стекла. Реже из пластика. Каркас для ограждения – из алюминия, никеля, латуни или нержавеющей стали.
Маломобильные группы населения (МГН) – люди, испытывающие трудности при самостоятельном передвижении, получении информации и услуг, при ориентировании в пространстве.
Кроме инвалидов к маломобильным группам населения (МГН) относятся:
- Лица преклонного возраста (60 лет и старше);
- Временно нетрудоспособные;
- Беременные женщины;
- Люди с детскими колясками;
- Дети дошкольного возраста;
- Люди с тяжелой поклажей, тележками.
Требования к санитарным узлам для инвалидов
Размеры санузла для МГН должны позволять разместить необходимое санитарно-техническое оборудование и обеспечить комфортные условия для инвалидов колясочников. Помещения сложной формы исключаются, перемещение в них для колясочников затруднительно. Нормы проектирования на этот вопрос точно не отвечают, но размеры определяют с учетом размещаемого оборудования (поручни и вспомогательные элементы) и сантехнические приборы (умывальник, унитаз и т.д.) и обеспечить удобный доступ к ним маломобильных групп населения. Квадратная форма тоже не является оптимальной, т.к. при установке оборудования используется поверхность стен.
Оптимальная форма
– прямоугольная, с соотношением размеров длинной и короткой сторон — один к полутора, а размеры определяются исходя из рационального размещения оборудования.
Пол необходимо вывести в одном уровне с поверхностью пола смежных помещений.
Если имеется перепад высот между смежными помещениями (коридором, холлом), необходимо устройство пандуса. Размер входного проема — не менее 90см. При более узком проеме невозможен доступ на коляске.
Двери выбирают с открытием наружу. Двери оборудуются специальной маркировкой в виде рельефных знаков на высоте 1,35 м от уровня пола. Санузел для инвалидов оборудуется тревожной сигнализацией.
Кнопка тревожной сигнализации располагается на доступном расстоянии от сантехнического оборудования (унитаза, душевого поддона) на высоте 90 см от пола. Над входом размещают световые сигналы оповещения.
Они срабатывают при нажатии тревожной кнопки сигнализации. Удобно размещение в помещении для МГН нескольких безпроводных кнопок вызова. Мигание оповещающего сигнала сообщает о вызове дежурного персонала. Тревожный сигнал передается дежурному персоналу и на пост охраны.
При размещении уборной для МГН необходимо учитывать то, какие помещения размещены выше и ниже. Помещения с мокрыми процессами рациональнее размещать поэтажно один над другим. Это упрощает процесс прокладки коммуникаций и сокращает протяженность.
Также необходимо предусмотреть систему вентиляции. Недопустимо размечать санузлы над электро щитовыми. Нежелательно, с точки зрения эксплуатации здания, размещать уборные над кабинетами с большим скоплением людей (холлами, вестибюлями, залами и т.д.).
Если под санузел для инвалидов не отводится отдельного помещения, предусматривают оборудованную кабину в общий туалет. Размеры регламентированы:
- Ширина не менее 1,65м., глубина — 1,8м., без душевого поддона.
- 2,2м. на 2,25м., при установке душевого поддона.
При размещении сантехнического оборудования необходимо предусматривать свободное пространство шириной не менее 1,4м для удобного разворота коляски. При размещении отдельной специальной оборудованной кабины в общем санузле, необходимо учитывать, что посетителей в инвалидной коляске сопровождают люди противоположенного пола, поэтому при организации входа в такую кабину желательно предусмотреть тамбур, отделяющий вход в кабину от общего санузла.
Условно, туалет можно разбить на функциональные зоны: размещения оборудования, зону для движения коляски и зоны пересадки к оборудованию. Исходя из размещения в помещении этих зон, определяется правильное расположение оборудования.
При грамотном и компактном размещении необходимых элементов при функциональной организации пространства будет обеспечен минимальный размер санузла. На него влияют габариты принятого в проекте оборудования и их размещение.
Оборудование и инвентарь
Комплект санитарно-технических приборов для специально оборудованного туалета должен включать:
- Унитаз, располагаемый на расстоянии не менее 75см от боковой стены, для удобной пересадки из коляски, с автоматическим сливом воды (возможно использование кнопочного слива при установке кнопки на стене, со стороны которой выполняется пересадка). Унитазы устанавливают специализированные или обычные с использованием специализированных сидений.
- Поручень (откидной, поворотный или стационарный), позволяющий придерживаться при пересадке на унитаз.
- Писсуар размещают на высоте 0,4м от уровня пола. Возле писсуара устанавливают специальный поручень.
- При организации душевой устанавливается поддон без порога и трап в полу для слива воды. В этом случае предусматривается откидное настенное сиденье (или переносное) с размерами 48см шириной и 85см длинной. Размер душевого поддона не менее 80см. х 150см. Душевой поддон должен иметь не скользящее рельефное дно.
- Умывальник, с горизонтально расположенным сливным отверстием, позволяющий вплотную подъехать к нему в коляске или умывальник с возможностью изменения угла наклона. Удобно использовать специализированные умывальники, укомплектованные встроенным поручнем.
- Ванна не часто устанавливается в санитарных узлах для МГН, т.к. людям с ограниченными возможностями достаточно сложно пользоваться стандартными ваннами. Но существуют специализированные варианты. Их можно увидеть, как правило, в лечебных и профилактических и специализированных учреждениях. Для инвалидов используют сидячие ванны с герметичной откидной дверью, позволяющие самостоятельно пересаживаться из кресла-коляски в ванную.
- Держатели для полотенец устанавливают на такой высоте, что бы было удобно взять полотенце, как правило, это не выше 100см от пола.
- Кран для мытья рук необходимо установить либо с автоматической подачей воды, либо с рычагом.
- Осушители для рук, держатели для мыла и бумаги также размещаются на высоте не выше 100см от уровня пола.
- Зеркала выбираются таким образом, что бы нижний край зеркала находился на высоте не более 90см от пола. Наиболее удобна установка зеркал на регулируемых по высоте кронштейнах крепления.
- Для удобства пересадки из коляски применяются навесные настенные складные сиденья. При использовании передвижных сидений в необходимо предусмотреть удобное место для его размещения, не уменьшающее зону маневров коляски.
Элементы санитарно-технического оборудования санузла должны иметь жесткую фиксацию, и быть достаточно прочными, что бы воспринимать нагрузку. При необходимости создания дополнительной опоры, они могут быть установлены возле умывальника, душевого поддона.
не забывать о размещении таких мелочей обеспечивающих дополнительный комфорт, как держатели для костылей и тростей, вешалки и крючки для верхней одежды и другие аксессуары. Соблюдение вышеуказанных рекомендаций позволит создать максимально удобное для пользования помещение, обеспечивающее удобное использование всеми группами населения.
Внутренняя отделка
Отделка должна обеспечивать удобство функционального использования. Визуальный комфорт не менее важен, чем оснащение необходимым оборудованием.
Приведем общие требования:
- напольные покрытия должны быть нескользящими и позволять влажную уборку. Поэтому, как правило, используется рельефная или нескользящая плитка, но так же, допустимо использование различных видов линолеума. Возможно использование металлической специализированной плитки для покрытия полов. Существуют бесшовные напольные нескользящие покрытия, удобные в устройстве отделки помещения и последующей эксплуатации.
- покрытия стен должны быть моющимися и жесткими, поэтому наиболее распространено использование покраски и настенной плитки. Нежелательно использовать легкие отделочные панели, т.к. их крепеж недостаточно прочен для значительной нагрузки.
Для отделки желательно использовать светлые и нейтральные цветовые сочетания, не привлекающие значительного внимания, так наиболее удобна будет визуальная ориентация в помещении.
Цвет дверных блоков для удобства ориентации выбирают контрастными по отношению к общей цветовой гамме. На поверхности дверных блоков необходимо закрепить информационные элементы.
Помещение должно быть достаточно освещено. Для этого лучше всего предусматривать установку нескольких светильников. Светильники применяют пыле влагозащищенные.
Следует исключить выступающие элементы отделки.
Однако допустимым является установка настенных поручней в виде отбойников. Установка создаст дополнительное удобство и позволит максимально долго сохранить элементы отделки от обтирания.
Следует исключить открытые инженерные коммуникации (водопроводных и канализационных труб), препятствующих удобному перемещению коляски. Способ прокладки труб выбирают скрытый или закрывают экранами, не создающими перепадов высот пола. В местах технических соединений устанавливают скрытые ревизионные лючки, для обслуживания коммуникаций.
Установка напольных ревизионных лючков в туалетах, предназначенных для инвалидов недопустима.
Недопустима установка значительно выступающих плинтусов на стыках покрытии пола и стен. Плинтуса, выбираются узкие, не сокращающие пространство для движения и не создающие препятствий на пути.
установка напольных порогов и устройство напольных швов с перепадом высот в помещении туалета недопустимы, поэтому при использовании нескольких видов покрытий пола их стыковка должна быть без устройства швов.
Правильная функциональная и пространственная организация уборной, доступной для инвалидов позволит не только обеспечить удобство пользования для всех категорий посетителей, а так же обеспечит соответствие здания нормативным требованиям.
Сводная таблица размеров помещения санузла для МГН
Примечание — Габаритные размеры могут быть уточнены в процессе проектирования в зависимости от применяемого оборудования и его размещения.
Loading...
