Как обслуживают вентиляция в частном доме. Вентиляция в доме: естественная и искусственная – требования, разновидности и особенности. Дополнительное оборудование, улучшающее жилищные условия

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Принцип действия

Читайте также: Перегородки в квартире: виды, функциональное назначение, популярные материалы для обустройства (130+ Фото & Видео) +Отзывы

Наших предков вентиляция жилых помещений волновала гораздо меньше. Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Достоинства и недостатки

Читайте также: Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

Перечислим основные плюсы подобных устройств:

теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Пластиковые трубы для воздуховодов использовать крайне нежелательно. В них будет скапливаться пыль, мешающая нормальному прохождению воздуха. Плюс в ветреную погоду воздуховоды будут шуметь. Поэтому для их обустройства лучше использовать специальные антистатические трубы.

Расчет производительности системы

Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

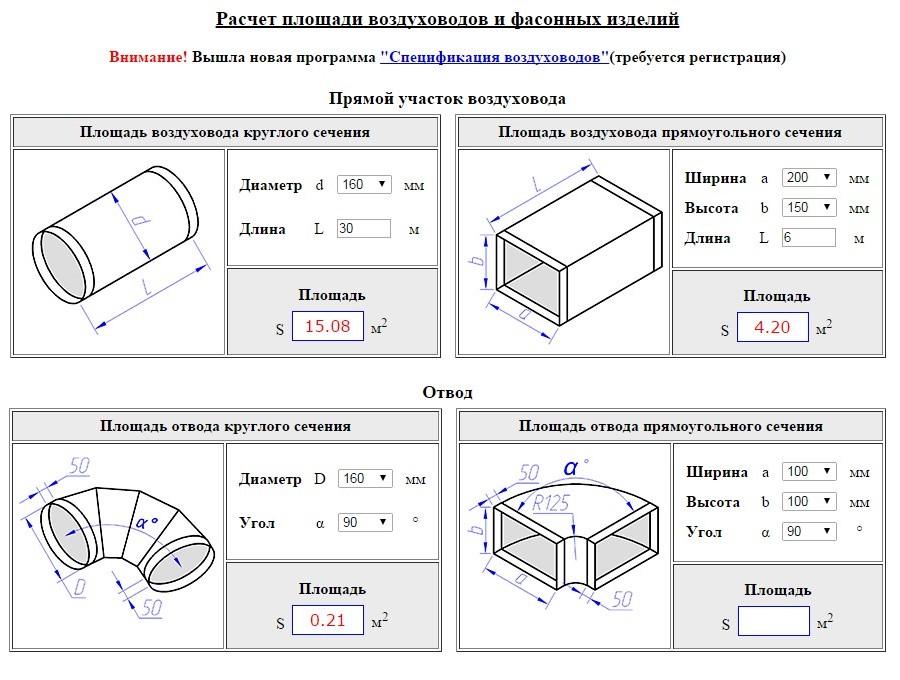

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные» , требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые» . По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Виды естественной вентиляции

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

Устройство естественной вентиляции в частном доме невозможно без притока воздуха. Забор воздушных масс должен начинаться с самых чистых (жилых) помещений – гостиной или спальни. Чтобы приточный воздух лучше прогревался, отверстия для него должны располагаться вблизи радиатора отопления или иного обогревательного устройства
Свежий воздух должен пройти по всему дому. Его вывод необходимо предусмотреть на кухне, в ванной или туалете

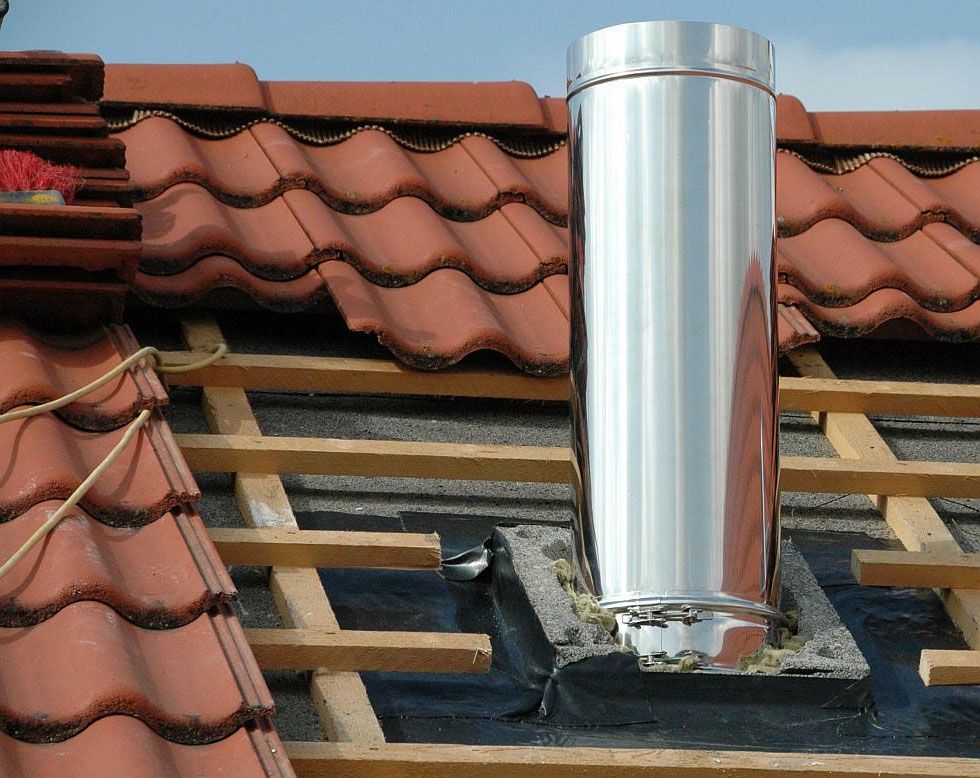

Вытяжные трубы должны возвышаться над крышей минимум на 1,5 м. Это обеспечить более сильную тягу
На кухне монтируется отдельная принудительная вытяжка, подключенная к вертикальному каналу. Она возьмет на себя часть нагрузки. Принудительную вытяжку желательно также обустроить в душевой или ванной комнате
Заменить приточные вентиляционные отверстия, оборудуемые в стенах, можно оконными клапанами

Приточные отверстия в стенах

Читайте также: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

Приток естественной вентиляции частного дома (см. фото) можно обеспечить с помощью сквозных отверстий. В них будет вставляться труба нужного диаметра. Для стока конденсата ее укладывают с небольшим наклоном. Для защиты от попадания мусора на конце трубы крепят решетку
Высота расположения приточного отверстия – 2,0-2,5 м от пола. В этом случае холодный воздух будет смешиваться с теплым, поднимающимся от батарей. Для максимально быстрого прогрева холодного воздуха допускается расположение отверстий под подоконником, в непосредственной близи от радиаторов
С противоположной стороны трубы, со стороны помещения крепится клапан особой конструкции, позволяющий осуществлять забор воздуха и регулирующий интенсивность его поступления
Вентканалы, монтируемые в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:
1. Для монтажа естественной вентиляции в окнах частного дома или квартиры проще приобрести изделия, которые крепятся в пазах для уплотнителя, без сверления пластика. В комплект входит сам клапан, крепежи и отрезки уплотнителя
2. Открываем створку и делаем в верхней ее части разметку. Вырезаем часть уплотнителя, по размеру равную длине клапана
3. Вставляем с двух сторон полученного отверстия дюбели. Третий дюбель фиксируем по центру
4. Поверх клапана приклеена самоклеющаяся пленка. Удаляем ее
5. Прикладываем клапан к створке таким образом, чтобы отверстия совместились с уже установленными дюбелями. Плотно прижимаем его к створке

Экология потребления. Усадьба: Основные виды, используемые в частных домах - естественная и принудительная, отличительными особенностями которых являются - использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах - естественная и принудительная, отличительными особенностями которых являются - использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции - простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ - дешевизна, простота реализации - естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух - скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности - отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно - этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах - за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Схема и устройство системы с вентканалом

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика - более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс - воздух будет не вытягиваться, а поступать в комнаты.
Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами - либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество - повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах - шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно - тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья. опубликовано

Большой загородный дом - мечта многих семей. Но чтобы постройка была комфортной для проживания, необходимо еще на этапе проектировки предусмотреть наличие в ней всех необходимых коммуникаций. Одной из них является вентиляция.

Налаженная система воздухообмена в доме обеспечит:

поступление кислорода в помещения;
защиту комнат от сырости, появления плесени, грибка;
комфортные бытовые и оптимальные санитарные условия для жизнедеятельности человека.

Какие помещения нуждаются в проветривании

Для нормальной жизнедеятельности человеку нужен чистый кислород. Поэтому его приток следует обеспечить в жилых комнатах, таких как спальня, гостиная, детская. В постоянной циркулляции нуждаются и служебные помещения в доме (санузел, ). Здесь часто наблюдается повышенная влажность, накопление запахов, которые нужно вывести наружу. Проветривание данных помещений позволит уменьшить образование пыли, грязи, образования чрезмерной духоты, конденсата, распространения вредных микроорганизмов, плесени.

Система вентиляции, способы организации

Различают два основных вида обустройства воздухообмена в жилых сооружениях:

естественный (природный);
механический (принудительный).

Особенность обустройства и принцип работы естественного вентилирования частного дома

Природный воздухообмен в жилых сооружениях осуществляется на основании разницы давления внутри и вне дома, а также воздействия ветра на здание. Как это работает?

Температура в помещениях дома выше, чем снаружи, поэтому кислород там имеет более легкую структуру. Благодаря этому он поднимается по шахтам и выходит на улицу. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжелую структуру, поэтому находятся внизу помещений. Под их воздействием легкий теплый воздух вытесняется из комнат.

Ветер ускоряет циркуляцию воздушных масс. С возрастанием разницы в температуре внутри и снаружи коттеджа, скорости ветра, подача свежести в дом увеличивается. Раньше местами его поступления служили неплотности окон, дверей, пористые стены. Но современные системы утепления, а также пластиковые окна призваны , поэтому в них нет щелей для подачи воздуха. В таком случае приток осуществляется через специальные клапаны, вмонтированные в окна, или стены здания.

Отработанный кислород попадает в отверстия вертикальных вентиляционных каналов дома, расположенных в кухне, санузле, и по ним выводится наружу. Пополнение свежим происходит за счет проветривания (открывания форточек, дверей, фрамуг).

Преимущества и недостатки системы

Естественный воздухообмен в доме обладает следующими плюсами:

экономичность. Перемещение воздушных потоков осуществляется без применения дополнительного оборудования;
отсутствие аварий. Вентиляционная конструкция предельно простая, не зависит от подачи электроэнергии, не требует регулярного техобслуживания;
бесшумность работы;
возможность сочетания с системами фильтрации и кондиционирования.

Основной недостаток природной вентиляции - слабый обмен воздуха, что приводит к образованию конденсата, накоплению неприятных запахов, возникновению плесени, грибка. Это грозит не только постепенным разрушением дома, но и здоровью проживающих в нем людей.

Естественная вентсистема не позволяет регулировать объем удаляемого и подаваемого в помещения воздуха. Переработанный поток либо не успевает выводиться наружу, либо удаляется слишком быстро, обеспечивая потерю тепла в доме. В летнее время, когда температура внутри и снаружи дома практически одинаковая, тяга пропадает, и движение воздуха в системе прекращается. Поэтому природная циркуляция в современном строительстве домов практически не применяется. Она используется в сочетании с механической системой.

Принудительная вентиляция - особенности, разновидности

Это искусственно организованная система, движение кислорода в которой осуществляется за счет привлечения нагнетательных приборов (вентиляторов, насосов, компрессоров). Она эксплуатируется в частных , где естественная вентиляция не предусмотрена либо не работает. Преимущества механической организации:

работает автономно, независимо от погодных условий (давления, температуры, ветра);
позволяет подготавливать подаваемый в помещения воздух до комфортного состояния (подогревать/охлаждать, увлажнять/осушивать, очищать).

Недостатки принудительной схемы для особняков:

значительные затраты на обустройство системы, покупку оборудования, оплату электричества;
необходимость в регулярном эксплуатационном обслуживании.

Механический воздухообмен в частном доме может быть обустроен несколькими способами. Различают вентиляцию:

приточную - обеспечивает принудительную подачу снаружи;
вытяжную - удаляет переработанный поток из помещений механическим способом;
приточно-вытяжную - приток и подача в доме организованы искусственно.

Приточная вентиляция в частном доме

Данная система предназначена для замены отработанного воздуха в доме свежим. Она состоит из:

воздухоприемника;
нагревательных и охладительных приспособлений;
очистительных фильтров;
устройств, подающих воздух в помещения;
шумопоглощающих приспособлений.

Через воздушный клапан чистый воздух попадает в систему, поддается определенной обработке, фильтруется, и при помощи вентилятора распределяется по помещениям в доме. Попадая в комнаты, он вытесняет отработанный поток. Подаваемый воздух может дополнительно охлаждаться, или нагреваться.

Приточные вентиляционные системы бывают:

канальными - циркуляция воздуха осуществляется по трубам;
бесканальными - поток подается в помещение через отверстия в стенах, окнах.

По способу устройства различают:

наборные вентиляционные системы, состоящие из отдельных агрегатов, соединенных одним воздуховодом;
моноблочные - все приспособления собраны в одном компактном корпусе.

Приточные схемы установки обладают такими преимуществами:

возможностью регулировать температуру и объем подаваемого кислорода;
компактными габаритами;
функциональностью (имеют дополнительные приспособления для очистки, обогрева, охлаждения подаваемого воздуха);
простотой монтажа, обслуживания.

Среды недостатков данного вида вентиляции можно выделить:

шумность. При работе агрегаты системы издают звуки, поэтому необходимо предусмотреть шумоглушитель, установить оборудование подальше от жилых комнат в доме;
необходимость места для установки всех ее элементов (при устройстве наборной системы потребуется);
потребность в регулярном обслуживании.

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Плюсы данной установки:

контроль объема выводимого воздуха;
независимость от условий внешней среды;
простота монтажа.

Среди недостатков системы:

отсутствие возможности контролировать количество воздуха, подаваемого в дом;
затраты на покупку оборудования, электроэнергию;
необходимость регулярного обслуживания.

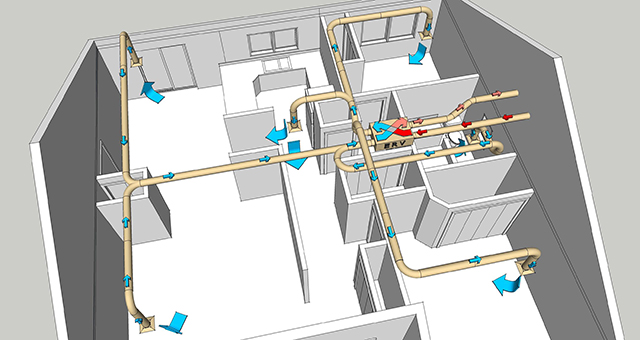

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

для вывода отработанного воздуха;
для подачи свежего.

Данные установки позволяют регулировать объем выводимых и подаваемых потоков, позволяя удерживать оптимальный уровень влажности в помещениях дома. Основные элементы приточно-вытяжной системы:

воздуховоды - предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
вентилятор - обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
воздухозаборной решетки - через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
воздушный клапан - препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
фильтры - защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
калорифер - нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
глушители шума - предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые - для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы - термо- и гидростаты, манометры;
система безопасности - представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Газовая вентиляция в частном доме

Наличие в доме газовых приборов предъявляет повышенные требования к обустройству циркуляции в помещениях. Нарушение тяги может стать причиной отравления продуктами сгорания.

Для нормальной работы газовых установок необходим кислород. Если его не хватает, воздух в помещении разряжается. Вследствие этого возникает обратная тяга, и вместо дымохода, продукты горения попадают в окружающее пространство. Они могут вызвать недомогание, сильные головные боли, потерю сознания человеком и даже полную остановку дыхания.

Требования к вентилированию газовой котельной

Воздухообмен в помещении с обогревательным прибором, работающим на природном газе, должен быть организован согласно следующим техтребованиям:

на один дымоход приходится не более двух газовых агрегатов;
продукты горения должны поступать в дымоход с разных уровней (с расстояния свыше 50 см). При одноуровневой подаче в канале монтируют рассечку аналогичной высоты;
чтобы не допустить протечку копоти и угарного газа в помещения дома, вентиляционную систему котла следует герметизировать. Обработка стыков и швов осуществляется материалом, стойким к высоким температурам;
все элементы обменной системы должны иметь термоизоляцию для предотвращения возгорания.

Вентиляция котельной сооружается из расчета: отток воздуха = воздухообмен х 3.

Подача воздуха = отток + объем кислорода, нужный для процесса горения.

Способы проветривания газовой котельной

Воздухообмен в помещении, где размещено газовое оборудование, может быть организован при помощи:

естественной и механической вентиляции, основанных на тяге. Природная циркуляция - результат перепада давления внутри дома и на улице. При механическом проветривании тягу образует вентилятор;
приточной, вытяжной, или комбинированной системы проветривания, организованных по назначению. Воздух, поданный в помещение принудительно, давит на отработанный поток, выталкивая его наружу. Также кислород может подаваться в котельную естественным путем, а выводится механическим. Организовать проветривание помещения в автоматическом режиме позволит комбинированная (приточно-вытяжная система), эффективно работающая при любой погоде, поскольку подача и отвод в ней осуществляется механически;
бесканальной, или канальной (в зависимости от конструктивного решения коттеджа). В первом случае котельная соединяется при помощи отверстий с другим помещением, откуда отработанный поток выводится в воздуховод. Во втором случае прокладывается сложная система труб, обеспечивающих обмен во всех комнатах дома.

Совет: для улучшения природного проветривания газовой котельной, лучше дополнительно установить вытяжной вентилятор, который обеспечит движение воздушных масс при отсутствии тяги.

Отопительные устройства закрытого типа, работающие на природном газе, оснащаются каоксиальным (двойным) вентканалом. По его внутренней трубе осуществляется вывод продуктов горения, а по внешней - подается свежий воздух в горелку.

Если в доме установлен газовый котел с камерой сгорания открытого типа, следует:

установить трубу для вывода угарного газа на улицу;
обустроить общую систему воздухообмена в помещении;
наладить поставку кислорода к котлу.

На заметку: кислород может поступать в помещение с улицы через щели и зазоры в окнах и дверях. Если комната закрывается герметично, понадобится организовать подачу свежего воздуха принудительным способом.

Правильная вентиляция в частном доме

Организация кислорода обмена обеспечит благоприятный микроклимат в доме, здоровье его обитателей и сохранность самой конструкции. Как обустроить ее правильно?

Нормы и правила вентилирования дома

Чтобы создать в жилых и служебных помещениях коттеджа оптимальные условия для жизнедеятельности человека, необходимо чтобы за 1 ч в каждое из них поступало 60 м 3 кислорода (минимум 20 м 3). Комфортная влажность воздуха составляет 50%, а скорость его обмена - 0,5 м/с.

Достичь этого можно путем правильного проектирования системы. При этом следует учесть норма воздухообмена для помещений разного назначения. Для ванной данный показатель составляет 50м 3 , общего санузла - 25 м 3 , кухни - 90 м 3 . Проветриваться должны не только служебные, но и жилые комнаты, подсобные помещения. Чтобы сформировать расчетную вытяжку, необходимо суммировать показатели воздухообмена каждого отсека дома. При этом желательно, чтобы реальная вентиляция превышала минимальные нормы.

Проектирование системы воздухообмена в доме

Разработка проекта вентилирования дома включает в себя:

подборку оборудования;
составление схемы разводки коммуникаций с учетом архитектурных, строительных, санитарных, экономических критериев.

Цель данных работ - разработка системы, которая справится с подачей и выводом воздуха, в рамках расчетного объема, вычисленного для дома. Проект должен не только обеспечивать бесперебойное проветривание помещений, но и свободный доступ ко всем элементам конструкции (узлам, камерам). Это необходимо для быстрого устранения неполадок и регулярного обслуживания.

Чтобы циркуляция работала хорошо, важно тщательно подобрать все оборудование. Оно должно служить максимально долго. Используемые устройства не должны портить архитектуру дома, поэтому их лучше предусмотреть их установку скрытым способом.

При проектировании вентиляции коттеджа важно, чтобы система соответствовала санитарно-эпидемиологическим нормам. Она должна не только справляться с подачей/отводом воздушных масс, но и работать максимально бесшумно. Не стоит забывать и об экономичности системы. Но стремление сократить расходы на ее монтаж не должны отобразить на качестве работы установки. Основная задача проектирования - разработка оптимального варианта вентилирования дома, с учетом всех вышеперечисленных критериев.

Составление проекта фирмой-подрядчиком начинается с формирования техзадания. В него закладываются все критерии, по которым должна быть проложена вентиляционная система, пожелания заказчика.

Расчет вентиляции в частном доме

Работа системы зависит от того, соответствует ли объем подаваемого и выводимого воздуха условиям дома. Это можно рассчитать при помощи специальных формул. За основу берется план дома, в котором обозначено назначение и площадь каждой комнаты.

Сначала вычисляют кратность воздухообмена - показатель, определяющий, сколько раз за 1 час в комнате воздух полностью сменится. Для большинства жилых помещений она может быть однократной, для кухонь, санузлов, котельных - 2-3-кратной. Также необходимо учесть проживающих в доме людей.

Кратность воздухообмена вычисляют по формуле: L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты).

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формулуе: L = N (число жильцов)* L (воздух, предназначенный для одного человека - норма). При выполнении физических нагрузок одной особе необходимо обновление воздуха - 30м 3 /ч, в спокойном состоянии - 20 м 3 /ч.

Учтите: вычислив воздухообмен по кратности и количеству жильцов, ориентируются на большее из данных значений.

Выбор оборудования

Критерии, по которым подбирают основные установки системы:

мощность, производительность;
рабочее давление;
уровень издаваемого шума.

Скорость передвижения по магистралям напрямую зависит от их сечения, а также мощности вентилятора. Но следует также учесть, что воздуховоды оказывают определенное сопротивление, что снижает производительность приточной установки.

На заметку: производительность вентиляционной системы коттеджа должно находиться в пределах 1000-3000 м 3 /ч.

На этапе разработки технико-экономического обоснования определяют тип, количество и мощность элементов системы, составляется ее предварительная стоимость, вносятся корректировки по оптимизации. После этого составляется рабочий проект, базирующийся на высокоточных расчетах воздухообмена, выделения тепла конкретного дома. Приборы и воздухораспределители в нем подбираются по .

Схема вентиляции частого дома

Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:

рабочее давление вентилятора - оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
скорость передвижения воздушных масс - зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
уровень шума - зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.

Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.

Чтобы было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Виды

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции. Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по таким компонентам проводится обычно расчет в первую очередь, и обеспечиваемую естественной вентиляцией порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться направлению ветра, и эффективность стремится к нулю.

Приточные вентиляционные системы обеспечивают рациональное управление качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы – вентилятор, ставящийся в оконный проем. Недостатком подобного варианта является то, что он хорошо работает только в теплые периоды. Если температура будет очень низкой, это создаст дискомфорт.

Та наружная вентиляция, которую можно увидеть на общественных и производственных зданиях, для частного жилища избыточна. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Потребуется выполнять работу максимально точно и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.

Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не создают сильного шума. Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечена только при положительной температуре воздуха.

Приставная разновидность вентиляционных каналов должна иметь размеры 10х10 либо 15х15 см. Целесообразно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при монтаже. Трубы выводятся над крышей, высота подъема определяется местом монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.

Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты. Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приведет к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.

Сжигание природного газа неизбежно приводит к сокращению концентрации кислорода в воздухе. Дополнительно это обуславливает увеличение концентрации углекислоты, дымоход все больше засоряется сажей, воздух в комнате стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: возникает угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением крупных коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельных создается с разметкой канала, запас которого составляет около 1 см.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используют монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.

Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор. Вывод должен располагаться минимум в 1 м от котла. Это требование призвано предотвратить воздействие холодного воздуха на работу газового котла. Не стоит полагаться излишне на автоматику: да, она способна компенсировать подобное воздействие, но это только существенно сократит период службы изделия. Естественный формат вентиляции котельных, завися от внешних условий, позволяет экономить электроэнергию.

Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, подобные системы помогают сократить расход топлива и стабилизировать работу отопительных средств. В котельных могут использоваться канальные либо бесканальные системы подачи воздуха. В первом случае потоки его собираются воедино, а затем сбрасываются наружу естественно либо принудительно.

Для перемещения воздуха, который создается газовым оборудованием, чаще всего применяются прямоугольные каналы на основе оцинкованной стали. Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.

Требования по нормативам и правила проектирования

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494. Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция и средства противодымной защиты не могут создавать общий шум сильнее 110 дБ, а импульсный – сильнее 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загорающимися красками, но их толщина не может превышать 0,02 см.

Согласно нормам, действующим в России, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не обеспечивают требуемых параметров его перемещения. Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание полностью невозможно. Еще один случай, когда без искусственного поощрения не обойтись – это местности, в которых температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средствами подогрева.

Согласно СНиП, очищение воздуха от пыли должно производиться до ПДК для конкретного населенного пункта или ниже. Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающей воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.

Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запрет также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температур и давлений делают едиными для всех контуров.

Согласно действующему ГОСТ, разрешается применять только те способы закрепления распределяющих воздух устройств к воздуховодам либо к капитальным конструкциям зданий, которые предусмотрены в технической документации на изделия.

Материалы и комплектующие

Свои особенности имеет обустройство вентиляции в домах из СИП-панелей. В этом случае, поскольку строения облегчены до предела, обычно используют самые простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант обеспечения его притока без нарушения климатических свойств помещений – использование особых клапанов.

Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не ухудшают облик построек. Чтобы связать приточные клапаны с каркасом и перекрытиями, можно применять пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.

Механические вентиляционные системы в СИП-домах могут обеспечить одновременно с подкачкой очистку и подогрев воздуха. Проблема в том, что без помощи профессионалов изготовить подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс производится принудительно, формируется повышенное давление, которое и обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.

Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. м) требуется создавать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.

Лучше использовать не просто механические, а полностью автоматизированные вентиляторы. Их потребуется связать с датчиками влажности, ставящимися в каждом из помещений. Тогда будет обеспечиваться оптимальный температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов рассчитывают только профессионалы, потому что сделать это правильно без специальной подготовки не удастся никому.

Для формирования вентиляционных магистралей в частных домах часто используются трубы ПВХ канализационные сечением 11 см. Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко, а стыки будут иметь высокую степень герметичности. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.

Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков. А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить подобные трубы не составит особого труда в любом городе. Но надо учитывать, что все канализационные трубы – круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.

Что касается выделения токсичных веществ, тут ничего без изучения конкретного образца сказать нельзя. Только по итогам проверки в лаборатории становится ясно, опасен ли определенный тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.

Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы. Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, которое заметить бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.

Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, однажды она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменяв привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем самым неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.

Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки. Такие элементы, разворачиваясь в направлении потока, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер способствует образованию разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.

Чтобы обеспечить движение вокруг своей оси, флюгарки оснащают закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если изделие соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев – бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно действуют, если ветер очень силен.

Альтернативой им оказываются ротационные турбины. Эти устройства тоже используют энергию атмосферных потоков. Но кручение происходит в одном направлении, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.

Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу. Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется создать усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.

Как правильно сделать своими руками?

Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составляться лишь на основе точных сведений и оценок:

требуемых параметров воздухообмена;

создаваемого микроклимата;

нормативов по установке проветривающего оборудования;

особенностей и режимов его использования.

Российские стандарты предусматривают, что на 1 кв. м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах – по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена электрической плитой, туда нужно подавать 60 куб. м воздуха, а если газовой – еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.

Как и в других технических системах, надо стремиться к сокращению количества установленных деталей. Важно продумать такие моменты, как:

возможность ремонтировать и настраивать все своими руками;

наличие резервных узлов;

простота в управлении;

надежность в самых разных условиях;

гармоничное вписывание вентиляционного комплекса в интерьер;

экономичность при монтаже и использовании.

Все продольные швы на воздуховодах и других элементах обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.

В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентиляторам). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.

Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм. Обязательным требованием является также сокращение до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:

разметка позиций для использования крепежей;

сборка удерживающих конструкций;

подготовка воздуховодов и получение комплектующих;

формирование единичных секций вентиляционной системы;

слияние их в монолитный комплекс с закреплением в соответствии с планами и схемами, отвечающими нормативным требованиям.

В жилых постройках, в отличие от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома определяется такими соображениями, как:

строительные материалы здания и его перекрытий;

общая площадь;

интенсивность использования жилища;

количество жильцов;

экологическая и санитарная характеристика уличного воздуха;

климатический режим местности;

роза ветров;

особенности загрязняющих факторов домашней среды;

экономическая целесообразность применения тех или иных решений;

обеспечение комфорта и безопасной в санитарном отношении внутренней среды;

минимизация пожарных рисков и шума;

отсутствие негативных воздействий на соседние дома и участки, на окружающую среду.

В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Если жилище оборудуется балконом или лоджией, эти помещения требуется оснащать устройствами для микропроветривания. Но гораздо чаще применяются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.

Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных. В смешанной системе за приток отвечает конвектор, дополнительными функциями которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.

Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.

Поэтапный монтаж подразумевает установку:

системы фильтров;

калорифера;

вентилятора;

рекуператора;

кондиционирующие системы.

Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилирующие каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется комбинировать приток и отток, надо заботиться о монтаже вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.

Когда вентилирующие системы разделены на секции, сети для каждой из них собирают отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.

Бурить вводы и выводы полагается с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия – минимум 120-130 мм.

Стеновые клапаны целесообразно ставить в промежутке от подоконника до отопительного радиатора. В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.

Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнях (над плитами) и в ванных комнатах. Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:

оригинальный крепеж, предложенный производителем.

Выбирая изделие, надо смотреть не только на соответствие проекту. Очень важный момент для качественной работы клапана – изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену – не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.

Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:

уличный воздух проходит в нижний канал;

пройдя сквозь внутреннюю полость рамы, поток подогревается;

улучшенная порция воздуха сверху выбрасывается в комнату.

Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах. Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:

многие стены получится пробить только особыми инструментами;

сверление будет сопровождаться выбросом массы мелкой пыли;

оценка качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой – когда устранить недостатки оперативно уже почти нельзя;

подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.

В жилом коттедже, где установлен нагревательный котел, чаще всего применяется именно распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы. Ни естественная циркуляция, ни клапаны не смогут восполнить создающейся потери. Преимущественное расположение притока – на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным струям понадобится преодолеть наименьшее возможное расстояние.

Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в ряде случаев дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту. На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций допускается применять пенопласт либо поролон.

В ходе предпускового теста надо проверять:

отсутствие вибрации;

обеспечение проектной и/или нормативной производительности;

нормальность работы всех установленных деталей и управляющих устройств;

правильность распределения воздуха в соответствии с плановыми расчетами;

полноту дымоудаления в кухне;

полноценность освобождения ванн и туалетов от влажности, от дурных и сильных запахов;

отсутствие изъянов во всех креплениях и стыков;

отсутствие коротких замыканий и неправильной работы электрических цепей;

равномерность корректировки температуры при работе нагревательных устройств.

Распространенным заблуждением является то, что в деревянном доме сами стены обеспечивают полноценный проход воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так. Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:

дерево легко насыщается влагой и гниет;

без полноценной прокачки естественная способность древесины пропускать воздух не позволит все равно наладить его правильную смену;

природная циркуляция не позволяет прогреть воздух;

через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.

Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя. Рекомендация: целесообразно ставить его с севера, поскольку там разница температур наиболее велика, как и создаваемая ею тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.

Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; если они тоже делаются из кирпича, обязательно нужно создавать особые карманы, которые позволят убирать набравшуюся сажу, пыль. Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.

Каналы прокладываются в любом случае по шаблонам. Для их изготовления применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв. м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.

При работе нужно смотреть, чтобы каждый шов был идеально закрыт раствором. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемое пространство. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее обеспечивать искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри которой подается холодный воздух.

Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев уличного воздуха можно будет отменить без вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается усиленной шумовой защитой, и потому в частном жилье подходит идеально.

Жители многоэтажек, решившиеся переселиться в частный сектор, ожидают, что близость к природе и желание уединиться сразу проявятся во всей красе. Не будет в окне унылых урбанистических пейзажей, не будет доноситься из окон шум большого города, не будет запахов, которые неизбежно появляются от транспорта и плодов жизнедеятельности множества людей, проживающих компактно. Можно будет дышать чистым природным воздухом, и наслаждаться жизнью. Но каково же бывает удивление новых домочадцев, когда в их загородном жилье запотевают окна, воздух оказывается очень влажным, которым очень трудно дышать, и при этом он может нести с собой «ароматы» подвала. И красивые пейзажи в таком случае не так уже будут радовать глаз. И такое явление далеко не редкость. Диагноз здесь однозначен – проблемы с вентиляцией.

Что сделает любой нормальный человек, если окажется в подобной ситуации? Естественно, он постарается обратиться в специализированные организации, которые профессионально занимаются вентиляцией. И вероятность того, что проблему решат – очень высока, так как и специалистов сейчас достаточно, и с оборудованием тоже никаких проблем нет. Но мы призываем вначале немного изучить самостоятельно этот вопрос, а потом уже решать – обращаться или нет. Возможно, что проблема пустяковая и может разрешиться своими силами? В нашей статье: «Вентиляция в частном доме: схема и монтаж», — мы постараемся рассказать об этих вопросах все, что знаем. Причем собираемся это сделать это так, чтобы это было понятно всем, а не только тем, кто на ты с инженерной наукой.
