Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.
Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.
В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.
Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание. Если температура опускается до 5 градусов питание в кабеле восстанавливается.
Виды греющего кабеля для трубопровода :
— резистивный
— саморегулирующийся
Резистивный кабель
— это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, или трубы d= до 4 см).
Греющий кабель для водопровода
У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.
Данный тип кабеля включает в себя:
— одну или две нагревательные жилы
— слоя изоляции
— экран-сетку
— защитную оболочку
Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.
Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.
Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.
Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.
Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.
Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.
Плюсы от применения саморегулирующегося провода
Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т.д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.
Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:
— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода
— полупроводящая матрица
— несколько слоев термопластической изоляции
— оплетка из медной сетки
— наружная защитная оболочка
Греющий кабель внутри и снаружи трубы
Достоинства саморегулирующегося провода:
— возможность нарезки
— удобство монтажа
— длительный период использования
Как правильно выполнить установку греющего кабеля для водопровода
Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.
Существуют два основных способа монтажа греющего провода
1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.
2. Внутренняя прокладка греющего провода.
Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.
Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.
При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.
Монтаж греющего кабеля

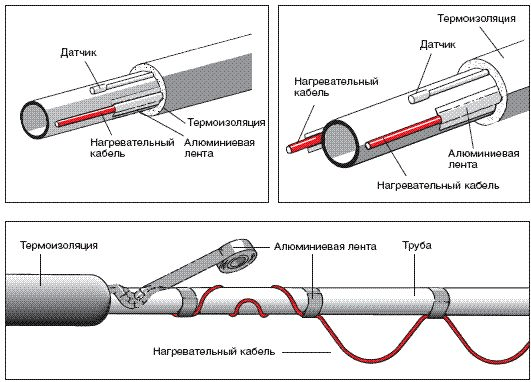

Основные способы крепления провода к трубе
1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.
2. Подвешивание провода нужной длины по трубе в виде петель.
В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.
3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.
Как правильно подобрать греющий кабель для труб
В нашем суровом климате одной только теплоизоляцией водопроводных и не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.
Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера. Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.
Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.
Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.
Виды греющих кабелей для водопровода
Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).
Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.
Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.
Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.
У саморегулирующихся (самогреющих) кабелей сплошные плюсы:
- они могут пересекаться и не перегорят;
- их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.
Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.
Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.
Способы монтажа
Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.
Внутри трубы
Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:
- оболочка не должна выделять вредных веществ;
- степень электрической защиты должна быть не ниже IP68;
- герметичная оконечная муфта.
Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.
Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.
Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.
Наружный монтаж
Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.
Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).
Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.
Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.
Чем утеплять
Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.
Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.
Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).
Какой мощности требуется греющий кабель для водопровода
Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.
По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.
С терморегулятором или без?
Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.
Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.
В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.
Греющий кабель для водопровода — схема подключения к терморегулятору
При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.
Сам терморегулятор желательно установить в помещении. Его подключают к домовому через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.
Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.
Условия прокладки водопроводной магистрали к частному дому бывают не слишком благоприятными. А точнее, трубопровод не всегда удается опустить под землю ниже глубины промерзания, отчего вода в нем превращается в лед, в лучшем случае перекрывающий проходное сечение. В худшем происходит размораживание и разрушение материала трубы. Чтобы избежать подобных неприятностей, на критических участках водопровода рекомендуется использовать специальный греющий кабель, питающийся электричеством. Как правильно выполнить его монтаж, вы узнаете из данной статьи.
Когда нужно обогревать инженерные сети
Искусственный подогрев коммуникаций влечет за собой дополнительный расход энергоносителей, чаще всего – электричества. В результате увеличивается стоимость содержания частного дома в зимний период. Поэтому стоит перечислить ситуации, когда без обогревательных систем не обойтись:
- Наружную сеть водоснабжения или канализации необходимо проложить в грунте выше границы его промерзания. Причина – скальная гряда, бетонные конструкции, грунтовые воды и другие подземные препятствия, не позволяющие рыть глубокую траншею.
- Участок водопровода приходится вести по улице. Наиболее распространенный случай – коттеджи, построенные на свайно-винтовом фундаменте. Поскольку они приподняты над уровнем земли, ввод трубы до нескольких метров в длину зимой подвергается опасности замерзания.
- На входе трубопровода в колодец или скважину.
Самый практичный способ решения вопроса – установить на опасный участок трубы электрический нагревательный кабель. Утепление – это не панацея, ведь если при сильных морозах протока по магистрали не будет, то внутри все равно образуется ледяная пробка. Надежную работу водоснабжения обеспечит только постоянный прогрев совместно с тепловой изоляцией. Подробнее о применении кабелей рассказывается на видео:
Справка. Электрообогрев специальными проводниками различного сечения также используется на водостоках, проблемных участках кровли и для защиты канализационных сетей. Другая популярная сфера применения – электрические теплые полы.
Разновидности нагревательных проводов
Для прогрева водопроводных коммуникаций применяется 2 типа кабелей:
- Резистивный. Работает как обычный обогреватель, преобразуя электроэнергию в тепло за счет повышенного сопротивления внутреннего элемента. Производится с 1 и 2 жилами.
- Саморегулирующийся. Принцип работы следующий: между двумя токонесущими жилами расположена полупроводниковая матрица, меняющая сопротивление вместе с температурой окружающей среды. Чем она ниже, тем меньше величина сопротивления и больше теплоотдача. В зависимости от условий укладки нагрев и потребляемая мощность может изменяться на отдельных участках греющего контура.
Примечание. Характеристики кабелей обоих типов позволяют применять их как снаружи, так и внутри труб, о чем будет сказано далее.
Применение резистивного провода – это более дешевый способ согревать уличные коммуникации, чем покупка и установка саморегулируемого электрокабеля. Но для корректной работы его необходимо подключать к питанию через терморегулятор, оборудованный датчиками температуры, по чьей команде блок управления станет отключать нагрев по достижении определенной температуры. Резистивные проводники отличаются и другими особенностями:
- высокая теплоотдача (до 60 Вт/м), позволяющая подогревать трубопроводы большого диаметра и запорную арматуру (максимальная температура – до 70 °С);
- одножильный вариант изделия приходится кольцевать, чтобы подсоединить к источнику питания;
- на конце двухжильного проводника нужно ставить специальную муфту, как изображено на схеме.
Саморегулирующийся греющий кабель используется для обогрева труб без всяких дополнительных устройств и поэтому является более экономичным вариантом. Поверхность изделия способна нагреваться до 60 °С, а мощность изменяться в диапазоне от 9 до 50 Вт/м. Благодаря плоскому сечению кабельного среза такой нагреватель лучше прилегает к поверхности и распределяет тепло. Поскольку самонагревающийся провод стоит вдвое дороже резистивного, его выбирают для защиты коротких участков либо вводов в дом.
Справка. Проверенные производители кабелей обеих разновидностей, присутствующие на рынке стран СНГ, - это бренды Devi, Ensto и Raychem.
Способы установки греющего контура
Водонагревательные термокабели монтируются двумя способами – снаружи и внутри трубы, каждый из них имеет свои плюсы и минусы. Преимущества первого варианта состоят в следующем:
- проводник не перекрывает часть проточного сечения магистрали;
- этим способом проще устроить обогрев протяженных участков и запорной арматуры;
- не нужно ставить и обслуживать специальные узлы для ввода кабеля внутрь трубопровода.
Наружный электроподогрев требует большей мощности элементов. Если изнутри принято укладывать провод с теплоотдачей 10-13 Вт/м, то нагревать трубу извне придется кабелем мощностью 15-40 Вт/м, что снижает экономичность системы.
Второй неприятный момент – сложность ремонта изделий, зарытых в траншее. Не исключено, что для определения места неисправности придется откопать всю магистраль. И наоборот, при заделке порыва или замене труб можно случайно повредить кабельный нагреватель.
Греть трубопровод изнутри не только экономичнее, но и практичнее с точки зрения обслуживания. Правда, для герметичного запуска проводника внутрь придется поставить дополнительный проходной узел. Опять же, при большой протяженности уличного водопровода нужно нарастить диаметр трубы только для того, чтобы успешно протолкнуть кабель. А если на магистрали предусмотрена задвижка или кран, то внутренний монтаж и вовсе не возможен.
Совет по выбору мощности терморегулирующего проводника при внешнем подогреве. Если диаметр трубопровода не превышает 20 мм (¾“), то достаточно теплоотдачи 16-18 Вт/м. При размерах DN 25-40 нужен более мощный кабель – от 20 до 30 Вт/м либо два маленьких по 10-15 Вт/м.
Инструкция по наружному монтажу
Чтобы сделать внешний водогрейный контур, кроме самих проводов понадобятся средства крепления – алюминиевый скотч и пластиковые хомутики – затяжки. Работы выполняются в таком порядке:
- Вдоль нижней части трубы, куда планируется крепить греющий кабель для водопровода, наклейте полосу алюминиевого скотча. Она послужит хорошим распределителем тепла.
- Плоский саморегулируемый проводник приложите к трубопроводу без перекручивания и зафиксируйте сверху второй полоской фольги.
- Закрепите нагревательный элемент, притянув его к магистрали хомутами через каждые 20 см, как показано ниже на фото.
- Для защиты запорной арматуры от холода необходимо оставить припуск в виде свисающей петли и продолжить монтаж прямого участка. Потом петлей обмотайте кран или задвижку, проклейте скотчем и прикрепите хомутиками.
Важный момент. Если вместо одной линии надо проложить две, то размещайте их вдоль нижней части под углом 30° к вертикальной оси с каждой стороны.
На водопроводные магистрали, идущие по улице, лучше укладывать кабель в виде спирали, обеспечивая более эффективный обогрев. То же касается труб большого диаметра, когда спиральный монтаж становится выгоднее, чем прокладка 3-4 прямых линий. Технология крепления остается неизменной – наклеивание фольги и фиксация хомутами производится на всех типах труб – пластмассовых и металлических.
Последний этап – тепловая изоляция трубопровода, без которой его подогрев теряет всякий смысл. Для утепления применяются рукава из вспененного полиэтилена либо скорлупы из пенопласта. Перед устройством теплоизоляционного слоя не забудьте проверить работоспособность кабельного нагрева ваших коммуникаций. Подробнее процесс показан в видеосюжете:
Встраиваем контур в трубу
Чтобы успешно протолкнуть нагревательный кабель в трубопровод, следует подобрать готовый проходной комплект нужного диаметра. Он включает в себя такие детали:
- корпус с наружной либо внутренней резьбой;
- резиновый сальник;
- 2 бронзовых шайбы;
- полая прижимная гайка.
Узел устанавливается в том месте, где водопровод делает поворот на 90°, только вместо колена в этой точке монтируется тройник. Также очень желательно, чтобы все повороты на подводящей магистрали были выполнены естественным путем – за счет допустимого изгиба трубы (исключая стальную и полипропилен). Когда на линии нет фитингов, проталкивать греющий проводник гораздо проще, как и вытащить для ремонта.
Совет. Выбирая в магазине кабель для внутренней установки, обращайте внимание на марки с сертификатом, разрешающим использование данной продукции с водой питьевого качества.
Монтаж ведется в такой последовательности:
- Поставьте на повороте водяной магистрали тройник из латуни.
- По возможности распрямите скрученный кабель и натяните на него детали в таком порядке: гайка, первая шайба, уплотнительный сальник, вторая шайба.
- Вкрутите корпус проходного узла в тройник, вставьте туда провод и протолкните его на требуемую глубину.
- Вложите в гнездо шайбы вместе с сальником и затяните гайку.
Очередность установки деталей
Здесь важно собрать все детали в правильном порядке, причем до разделки кабеля и установки концевой муфты, иначе сложно натянуть сальник. По отзывам на форумах, такой способ обогрева коммуникаций довольно часто практикуется на вводах в каркасные дома, построенные на свайных фундаментах. Тонкости монтажных работ продемонстрированы в очередном видео:
Указания по разделке и соединению
Мы решили уделить особое внимание этому моменту, потому что никакие самодельные скрутки для стыковки подобных кабелей не годятся. Чтобы контакт получился надежным и герметичным (ведь напряжение питания составляет 220 Вольт), соединять силовой провод с греющим нужно с помощью специального комплекта. Он приобретается отдельно и состоит из термоусадочных чехлов различного диаметра и металлических обжимных наконечников.
Пошагово процедура стыковки выглядит так:
- Аккуратно надрежьте и снимите с конца обогревательного кабеля верхний слой изоляции на длину 45 мм. Ножом разделите жилы, разрезав полупроводниковую матрицу вдоль.
- Наденьте на концы защитные трубки разной длины (самые тонкие в комплекте). Нагрейте их строительным феном для усадки. Откусите жилу с коротким чехлом, чтобы она выступала на 9-10 мм, а затем оголите оба контакта, сняв изоляцию до термоусадочных трубок.
- На оголенные жилы установите гильзы и обожмите их с одной стороны пассатижами или кусачками. Возьмите 2 трубочки с клеевым слоем и наденьте их на подготовленные концы кабеля.
- Предварительно сняв изоляцию, поочередно натяните на силовой провод большой и средний чехол из комплекта. Жилу заземления (желтого цвета) отогните в сторону, а две оставшиеся оголите.
- Вставьте концы силового шнура в гильзы и опрессуйте их с другой стороны. Переместите ранее надетые малые трубки на контакты и обработайте их феном.
- Надвиньте на соединение чехол средних размеров и нагрейте феном для усадки. Повторите операцию с самой большой трубкой. На этом герметичный стык готов.
Примечание. Если в вашем греющем кабеле есть экранирующая оплетка, то перед изоляцией большими чехлами ее нужно соединить с заземляющей жилой силового шнура.
Для завершения на второй конец нагревательного провода необходимо установить концевую муфту (продается отдельно). Для этого разделите его жилы кусачками на длину 2 см и с одной из них снимите оболочку, а затем наденьте муфту и обработайте ее феном для усадки. Наглядно операция показана на видео:
Заключение
В интернете опубликовано множество инструкций по организации кабельного подогрева водопровода в частном доме, но ни в одной не сказано о последствиях длительного отключения электроэнергии. Да, защита от мороза с помощью греющих проводников эффективна, но в некоторых ситуациях она не спасает. Есть 2 средства пережить неприятный момент: можно обеспечить постоянный проток воды по трубе (если речь о централизованной подаче). Второй вариант - обмотать участок шлангом и периодически пропускать по нему кипяток.
Если водопровод замерзает – жди неприятностей. Образующиеся в трубах сосульки могут достигать иногда в длину до нескольких метров. Для удаления таких пробок нужно приложить немало усилий. Если зимы в вашем регионе суровые, эту проблему нужно решить заранее. При низкой температуре и продолжительных заморозках обычная теплоизоляция не поможет, поэтому нужно искать дополнительный вариант. Самый действенный способ в данном случае — применение саморегулирующегося греющего кабеля для водопровода, способного поддерживать нужную температуру. Он обеспечит хороший обогрев, а также предотвратит образование конденсата.
Применение
Для обогрева систем канализации и водоснабжения уже давно используются специальные провода. Что представляет собой греющий кабель? Это обычный кабель, нагрев которого регулируется путем непосредственного регулирования электрического сопротивления.
Греющий кабель для водопровода используется для того, чтобы при минусовой температуре вода не замерзала на участках труб, проходящих по улице. Провод обычно включают тогда, когда температура воздуха на улице понижается до 5°С, чтобы при дальнейшем похолодании он защитил водопровод от замерзания. А если включить подогрев, когда температура уже минусовая, потребуется какое-то время, чтобы успевшая замерзнуть жидкость растаяла. А пока вода будет постепенно таять, напор в водопроводе будет низким.
Устройство
Кабель для нагрева труб состоит из холодного (электрического), горячего (нагревательного) проводников, термоограничителя и штепсельной вилки. Проводники соединены друг с другом лазерной спайкой.
Поскольку внешняя изоляция греющего кабеля бесшовная, он абсолютно защищен от проникновения влаги, от химического и высокотемпературного воздействия. Термоограничитель регулирует температуру трубы и отключает питание, при возрастании температуры до 15°С. При охлаждении до 5°С питание вновь включается. Так электроэнергия экономится по максимуму.
Полезно знать! Ранее нагревающий кабель использовался только для подогрева трубопроводов промышленного назначения, сейчас же системы кабельного обогрева получили широкое применение в домашнем хозяйстве.
Преимущества использования греющего кабеля для водопровода:
- Надежность. Правильно проведенный расчет и грамотная установка обогревающей системы предотвратят замерзание водопроводной трубы в течение всего времени ее использования.
- Универсальность. Саморегулирующийся греющий кабель можно подключить к трубопроводу, расположенному на улице или под землей. Провод можно прокладывать как по поверхности водопровода, так и внутри него.
- Безопасность. Греющий кабель используется также для подогрева водопровода с питьевой водой.
- Экономичность. Мощность подогрева регулируется самостоятельно, в зависимости от температуры окружающей среды.
- Легкость в эксплуатации. Приводится в действие очень просто: кабель закрепляют на сети водоснабжения и затем включается в розетку.
Виды
Номенклатура нагревательных проводов для водопровода достаточно развита. По схеме тепловыделения они подразделяются на провода резистивные, саморегулирующиеся и с минеральной изоляцией.
Резистивные греющие кабели бывают зональными и линейными. В линейных проводах тепло выделяется в результате прохождения тока по нагревательной жиле. Кабель может быть одно- или двужильным или же имеет несколько жил линейной или спиральной формы. Резать произвольно такой кабель недопустимо.
По своей конструкции саморегулирующийся греющий кабель схож с резистивным. Он также состоит из двух токопроводящих жил, но без изолирующего покрытия. Тепловыделение по длине кабеля способно меняться: когда температура окружающей среды повышается, сопротивление полимера возрастает, а тепловыделение снижается. Эффект саморегулирования исключает перегорание и перегревание изделия. Саморегулирующийся греющий кабель допускается нарезать секциями длиной от 20 см до нескольких метров.
Как произвести монтаж
Утепление водопровода – задача сложная, но не терпящая отлагательств. Для этой цели и используется греющий кабель. Температуру кабельного обогрева можно изменять, варьируя величину сопротивления устройства. Греющий кабель можно установить как внутри трубы, так и снаружи. В любом случае его подбирают с таким расчетом, чтобы потери тепла водопроводной сети не превышали количества тепла, выделяемого системой.
Кабель можно укладывать параллельными рядами либо спиралью. Крепление обеспечивается стягивающей металлической сеткой или липкой лентой. Для лучшего сохранения тепла снаружи трубу с нагревательным кабелем обматывают фольгой. С задачей монтажа греющего кабеля лучше всего, конечно, справятся специалисты.
Подбор
Греющий провод подбирают в соответствии с задачами, которые решает система обогрева. К примеру, греющие кабели могут быть использованы как для применения в частных домах, коттеджах и на загородных участках, так и в коммунальных системах обогрева – для защиты водопроводов, водостоков и канализационных систем от замерзания. В этом случае необходима система небольшого размера.
Для указанных целей, как правило, подходит греющий кабель мощностью 50-60 Вт/м. Этого будет достаточно для того, чтобы растопить снег и лед. Более высокая мощность в данном случае нерациональна.
Это полезно знать! Популярный сегодня саморегулирующийся греющий кабель имеет два основных показателя – мощность в состоянии покоя и рабочая мощность. Они указаны на поверхности кабеля.
В заключении хочется еще раз отметить важность установки греющего кабеля в системах водоснабжения, канализации и водостоков. Правильно подобрав провод, можно предотвратить замерзание водопровода, а также избежать низкого напора воды.
Всем известно, что водопроводные трубы заглубляют в грунт ниже глубины промерзания.
Но при аномально низкой температуре наружного воздуха даже в утепленном, зарытом на глубину промерзания трубопроводе может образоваться ледяная пробка.
Такой способ обогрева труб известен давно, но раньше он применялся, в основном, на производственных объектах.
- резистивные;
- с минимальной изоляцией;
- саморегулирующиеся.
Греющий кабель можно использовать совместно с пластиковыми трубами. Узнайте больше про труб этого самого популярного размера не так и высока, по сравнению с удобством эксплуатации.
Также греющие кабели можно использовать для обогрева труб для сточных вод, при эксплуатации септика. Более подробно про устройство, гидроизоляцию, условия эксплуатации септика из бетонных колец , создайте собственную систему канализации.
Кабели резистивные ^
Продукция этого типа делится, в свою очередь, на следующие подгруппы:
линейные: тепло в кабелях этой подгруппы выделяется за счет эффекта Джоуля-Ленца. Поставляются они в виде секций. Длина одной секции может достигать нескольких сот метров.
Резка секции на произвольные отрезки не допускается. Линейный кабель может быть:
- одножильным;
- двужильным;
- многожильным, состоящим из жил линейной или спиральной формы.
зональные: принцип действия имеют такой же, как и линейные кабели, но конструктивно от них отличаются. В зональном кабеле содержатся две параллельно расположенные токопроводящие жилы.
Каждая из них имеет собственную изоляцию, в которой на определенном расстоянии имеются «окна».
Поверх жил расположена спираль малого диаметра, выполненная из проволоки высокого сопротивления. В отличие от линейного, зональный кабель можно делить на отдельные секции.
В основе такого кабеля лежит проводник – токопроводящая жила, медная или изготовленная из сплавов сопротивления.
Проводник «одет» в минеральный изолятор, выполненный из оксида магния. Этот материал обладает высокими диэлектрическими свойствами.
Он обеспечивает стабильность работы изделия в большом диапазоне температур.
Кабель этой группы обладает весьма ценными качествами:
- высокими механическими характеристиками;
- небольшим коэффициентом линейного расширения;
- эффективной защитой против электромагнитного излучения;
- высокой стойкостью по отношению к ультрафиолетовому излучению.
Независимо от того, будете Вы обогревать или нет канализационные трубы, обязательно ознакомьтесь со статьей про уклоны канализационных труб. От величины уклона зависит скорость течения воды, при маленькой скорости могут образоваться засоры, большая ведет к повышенному износу трубы. Узнайте, каким должен быть , какие ГОСТы и СНиПы существуют, как сделать все правильно.
Если труба все-таки засорилась, то читайте статью про то, как и чем можно прочистить канализационные трубы. Сама статья , в ней рассматриваются разные способы прочистки, различные виды приспособлений, стоимость данной работы.
Саморегулирующиеся кабели ^
Кабели такого типа состоят из двух токопроводящих жил, помещенных в матрицу – оболочку из полупроводящего полимера, заполненную углеродом.
Матрица сверху покрыта электроизоляционным материалом (в несколько слоев), экранирующей оплеткой и наружной оболочкой. В сечении кабель имеет форму овала.
Матрица состоит из многочисленных сопротивлений, параллельно подсоединенных к проводящим жилам.
Как только на жилы (разомкнутые) подается напряжение, в матрице возникает ток, благодаря которому и выделяется тепловая энергия.
Ток уменьшается в зависимости от роста сопротивления. Через несколько минут (примерно около пяти) ток в матрице и ее температура стабилизируются.
На один метр длины матрицы приходится сопротивления до нескольких сотен Ом.
Уникальность саморегулирующегося кабеля состоит в том, что при повышении температуры на каком-либо участке тепловыделение его уменьшается.
Другими словами, кабель способен локально изменять количество выделяемого тепла. Благодаря такому свойству, значительно упрощается его монтаж.
Причем взаимное пересечение или приближение кабелей не приводит к перегреву участка и не влияет на уровень безопасности обогревающей системы.
Методы обогрева трубопроводов ^
Существует два способа применения кабеля для обогрева водопровода:
- наружный обогрев;
- внутренний обогрев.
При наружном способе обогрева кабель может быть уложен вдоль трубы или навит на нее спиралью.
При линейной укладке кабель укладывается в два ряда в нижней зоне трубы. Такое положение необходимо для защиты греющей системы от механических повреждений.
При спиральной навивке требуется большее количество кабеля на один погонный метр водопроводной трубы. Необходимое количество кабеля при этом равно произведению следующих величин:
- длины трубы;
- спирального фактора (метров кабеля на пог. м трубопровода).
Исходя из этих же величин, выбирается по специальным таблицам шаг спирали. Например, при навивке 1,1 метра кабеля (спиральный фактор) на двухдюймовую трубу шаг спирали будет равняться 0,68 м.
Кабель при любом способе укладки должен плотно прилегать к трубе. Для обеспечения прилегания используют:
- клейкую стекловолоконную ленту;
- ленту из алюминия толщиной свыше 0,1 мм;
- пластиковые хомуты (если допустимая температура его использования равна или выше максимально возможных температур на греющем кабеле и трубопроводе).
При установке обогревающей системы на пластиковые трубы их необходимо предварительно обернуть фольгированной изоляцией толщиной не менее 0,5 мм.
Установив греющий кабель в рабочее положение, на поверхности земли его соединяют с силовым проводом. В центре системы (между витками спирали или параллельными линиям кабеля) монтируется тепловой датчик.
Внутренний способ обогрева водопроводной трубы более сложный в монтаже. Производители кабеля для внутренней установки комплектуют поставку необходимыми проходками и инструкцией по монтажу.
Участок трубопровода, который планируется обогревать посредством кабеля, должен быть смонтирован с наименьшим количеством фитингов. Повороты трубы при этом должны быть выполнены методом ее изгиба.
Нельзя прокладывать кабель сквозь запорную арматуру. Место установки кабеля отмечается предупреждающим указателем (надписью).
Кабель вводится внутрь трубы с помощью сальника. При этом крепить его и муфту соединительную проходкой и сальником запрещается.
Острые края, резьбы на фитингах – все должно быть закрыто (можно для этого использовать заводскую ленту).
Расчет греющего кабеля для водопровода ^
Прежде чем приступить к расчету кабеля, надо определиться с его типом и участком, подлежащим обогреву.
Кроме этого, в расчетах учитываются:
- минимальная температура окружающей среды;
- место монтажа трубы;
- диаметр трубы;
- тип трубы, длина, подлежащая обогреву;
- толщина теплоизоляционного слоя и его теплопроводность;
- наличие на трубопроводе запорной арматуры, опор, подвесов и прочих дополнительных элементов.
Между диаметром трубы, толщиной изоляции и мощностью кабеля существует следующая зависимость: чем тоньше изоляционный слой и чем больше труба, тем большая удельная мощность кабеля требуется.
При выполнении расчета необходимо использовать данные из справочной литературы:
- температура воздуха наиболее холодной пятидневки;
- зависимость температуры грунта от местоположения и глубины траншеи;
- технические характеристики материалов теплоизоляции;
Если на трубопроводе имеются опоры, подвесы, арматура и пр., то на их подогрев необходимо учесть расход кабеля. Для этого также разработаны специальные таблицы.
Все вышеперечисленные данные нужны только для того, чтобы рассчитать теплопотери трубы.
Длина кабеля равняется частному от деления теплопотерь трубы на удельную мощность кабеля.
К полученной цифре добавляются табличные значения расхода кабеля на обогрев дополнительных элементов трубопровода.
Существует более простой вариант расчета кабеля – метод табличного подбора. Для этого надо знать следующие исходные величины:
- диаметр трубы;
- толщину теплоизоляции;
- разницу между температурой (минимальной) наружного воздуха и температурой воды в трубе.
Через эти данные по таблицам определяется величина теплопотерь.
Затем найденную цифру надо умножить на длину трубы, коэффициент 1,3 и все это поделить на удельную мощность кабеля.
Все эти методы расчетов касаются наружного метода обогрева водопровода. При внутренне обогреве длина кабеля равна длине трубы.
Цены ^
Стоимость кабеля зависит от марки, мощности и его типа.
Так, например, стоимость греющего кабеля NELSON QLT215-J (производство США) мощностью 46 Вт/м составляет 1105 рублей за погонный метр.
А греющий кабель южнокорейского производства почти такой же мощности (40 Вт) стоит всего 145 рублей за один погонный метр.
Самой популярной маркой является кабель Энсто Optiheat 25 (производитель – Норвегия).
Он предназначен для защиты водопровода, смонтированного из металлических труб. Средняя цена за один погонный метр составляет 765 рублей.
Этот производитель выпускает кабель и для пластиковых труб: Энсто Optiheat 10. Цена этой модификации примерно такая же – 764 рубля за погонный метр.
Loading...
